Күшейтілген қос болтты қысқыш 040-50/20 W1

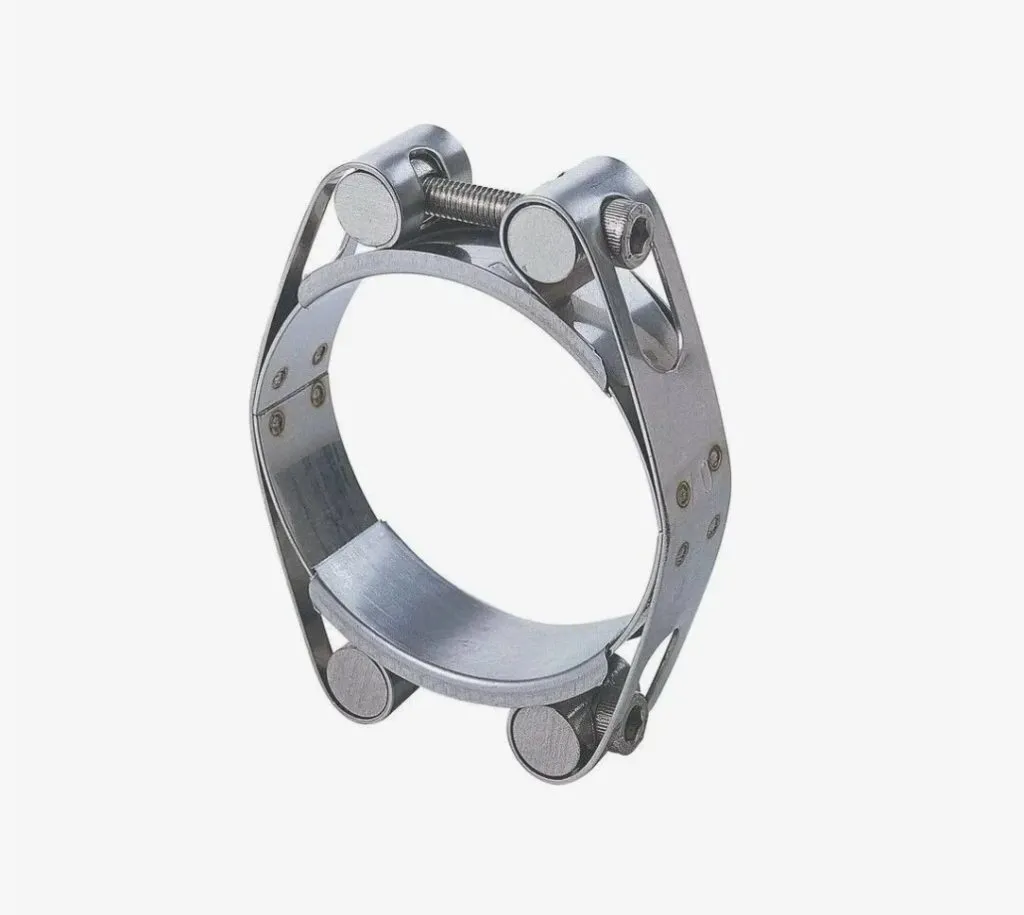

Хомут усиленный двухболтовый 040-50/20 W1 — силовой стяжной элемент из углеродистой стали с гальваническим цинковым покрытием, предназначенный для герметичного крепления рукавов и шлангов на штуцерах и патрубках. Изготовлен по ГОСТ 28191-89. Купить хомут усиленный двухболтовый 040-50/20 W1 целесообразно, когда стандартного червячного крепежа недостаточно по усилию обжима. Маркировка расшифровывается так: обжимной диапазон 40–50 мм, ширина ленты 20 мм, класс материала W1 (оцинкованная углеродистая сталь). Конструкция с двумя болтами М8 обеспечивает равномерное распределение усилия по периметру соединения.

Сфера применения

Двухболтовые силовые хомуты применяют там, где требуется надёжная фиксация рукавов и трубопроводов под давлением: на грузовом и сельскохозяйственном автотранспорте, в строительной и дорожной технике, в стационарных промышленных коммуникациях. Типичные узлы — топливные и масляные магистрали, системы охлаждения и подачи воздуха, напорные водяные линии, технологические шланги компрессорного оборудования.

В машиностроении и нефтегазовом сервисе изделие используют для монтажа рукавов высокого давления на металлические штуцеры, в ЖКХ и водоканалах — на гибких подводках и временных напорных линиях, в химпроме и переработке — на шлангах подачи технических жидкостей в защищённых от агрессивной среды контурах.

Как применяется и монтируется

Рукав надевают на штуцер на полную глубину посадки, поверх располагают хомут так, чтобы лента полностью перекрывала зону контакта рукава с патрубком. Затяжку выполняют поочерёдно с обеих сторон гаечным или торцевым ключом на 13 мм, равномерно подтягивая болты М8 — это исключает перекос замка и обеспечивает равномерный обжим по окружности. Контрольная подтяжка после первого прогрева или цикла давления повышает надёжность соединения.

Изделие рассчитано на эксплуатацию в диапазоне −40…+150 °C при крутящем моменте затяжки до 20 Н·м; для агрессивных химических сред и постоянного контакта с морской водой требуется крепёж с более стойким покрытием.

Стойкость и условия эксплуатации

Гальваническое цинкование защищает сталь от атмосферной коррозии в условиях внутренних и защищённых от прямых осадков помещений, контакта с водой, воздухом, минеральными маслами и бензином. Хомут подходит для систем подачи воды, сжатого воздуха, топлива и большинства технических жидкостей. Для постоянной работы в кислотных и щелочных средах, а также для наружного монтажа в агрессивной атмосфере класс W1 рассчитан не лучшим образом — в этих условиях рекомендуется применять исполнения W4 или W5 из нержавеющей стали.

Как выбрать

• Соответствие обжимного диапазона наружному диаметру рукава с надетым штуцером — диаметр должен попадать в середину диапазона 40–50 мм.
• Ширина ленты 20 мм — для рукавов высокого давления и крупных шлангов, где требуется распределение усилия по большой площади.
• Класс материала под среду эксплуатации: W1 — для защищённых условий, для уличного и агрессивного применения выбирают нержавеющие исполнения.
• Соответствие ГОСТ 28191-89 и наличие подтверждающих документов от производителя.

Поставка

Реализация ведётся по всей России юридическим лицам и ИП партиями (не розница), с доставкой в ваш регион любым удобным транспортом. Единица измерения — шт. Оставьте заявку с указанием количества и типоразмеров — менеджер подготовит коммерческое предложение, поможет подобрать аналог или сопутствующий крепёж под параметры ваших соединений.
