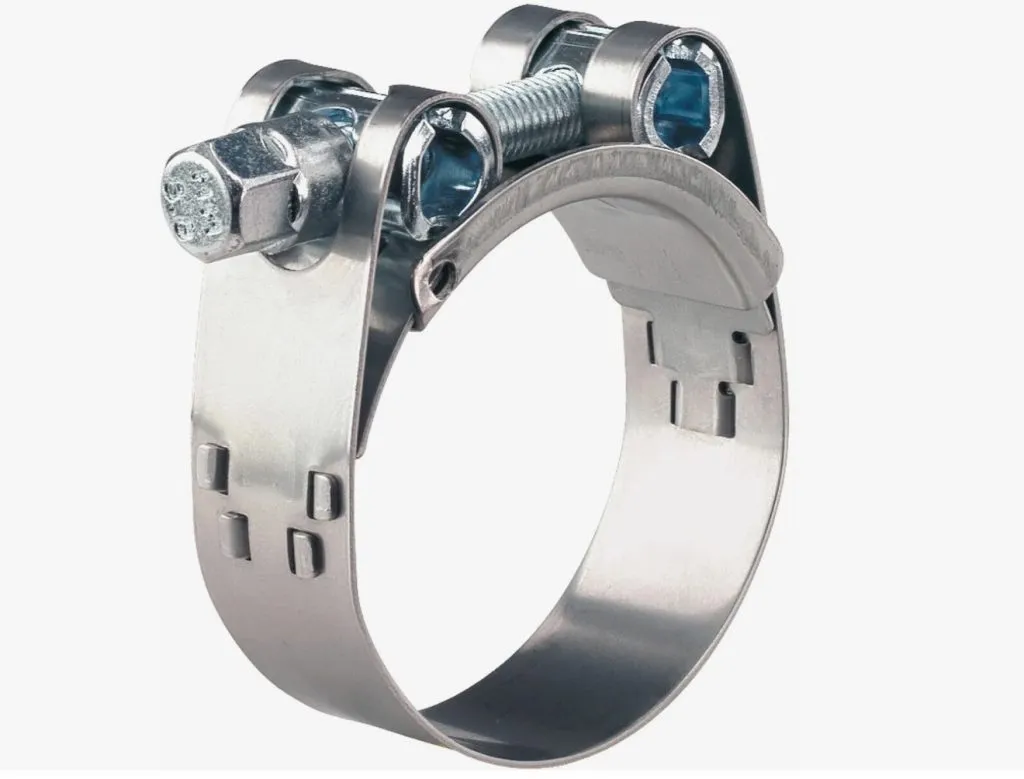

Күшті қысқыш 39/18 GBS (38-41 мм)

Хомут силовой 39/18 GBS (38-41 мм) — усиленное червячное крепёжное изделие серии NORMA GBS, изготовленное из оцинкованной стали W1 по стандарту DIN 3017-1. Обозначение 39/18 указывает на максимальный диаметр обжима и ширину ленты в миллиметрах, а аббревиатура GBS соответствует исполнению с силовой накладкой под лентой, защищающей шланг от продавливания витками резьбы. Купить хомут GBS 39/18 удобно для комплектации сборочных и ремонтных производств: изделие рассчитано на соединения диаметром 38–41 мм.

Сфера применения

Силовые хомуты этого типоразмера применяются для герметичной фиксации рукавов и шлангов в системах, где требуется повышенное усилие обжима: контуры охлаждения двигателей, топливные и масляные магистрали, гидравлические и пневматические линии низкого и среднего давления. Их используют в автомобильной и тракторной технике, дорожно-строительных машинах, судовой и сельхозтехнике, компрессорном и насосном оборудовании.

В промышленности изделие востребовано при монтаже технологических трубопроводов на машиностроительных и металлургических заводах, в системах подачи сжатого воздуха, в узлах химводоподготовки и в коммунальной технике. Закрытые штампованные прорези ленты исключают защемление и порез мягкой стенки рукава, что особенно важно для армированных резиновых и силиконовых шлангов.

Как применяется и монтируется

Хомут надевают на конец шланга, заведённого на штуцер, и располагают за упорным буртиком фитинга. Затяжку винта выполняют шестигранным ключом или отвёрткой со шлицем — головка винта комбинированная. Усилие прикладывают равномерно, контролируя момент затяжки динамометрическим ключом; перетяжка приводит к деформации ленты и срыву резьбы, недотяжка — к утечке среды. После первичного прогрева системы рекомендуется повторно проверить момент затяжки.

Для рукавов высокого давления и пар с температурой выше указанного диапазона следует выбирать хомуты иного класса; силовая накладка GBS оптимальна для эластичных шлангов, где обычный червячный хомут оставляет след на стенке.

Стойкость и условия эксплуатации

Цинковое покрытие обеспечивает коррозионную защиту при работе в условиях повышенной влажности, контакта с водой, антифризом, маслами, бензином и сжатым воздухом. Рабочий температурный диапазон охватывает интервал от −50 до +150 °C, что соответствует большинству задач автотехники и общепромышленных систем. Для агрессивных сред — концентрированных кислот, щелочей, морской воды длительного воздействия — целесообразно рассматривать исполнения из нержавеющей стали.

Как выбрать

• Подбирайте типоразмер так, чтобы наружный диаметр шланга с фитингом попадал в середину диапазона обжима 38–41 мм.
• Учитывайте ширину ленты 18 мм при компоновке узла — она требует ровного участка шланга без перегибов.
• Сверяйте требования к моменту затяжки до 15 Н·м с рекомендациями производителя рукава.
• Для соединений с пульсирующим давлением и вибрацией используйте парную установку двух хомутов на штуцер.

Поставка

Отгрузка хомутов NORMA GBS осуществляется по всей России юридическим лицам и индивидуальным предпринимателям партиями под заявку заказчика. Единица измерения — шт. Оставьте заявку через сайт или направьте спецификацию менеджеру: специалисты подготовят коммерческое предложение, помогут с подбором типоразмера под конкретное соединение и согласуют условия доставки в ваш регион.
