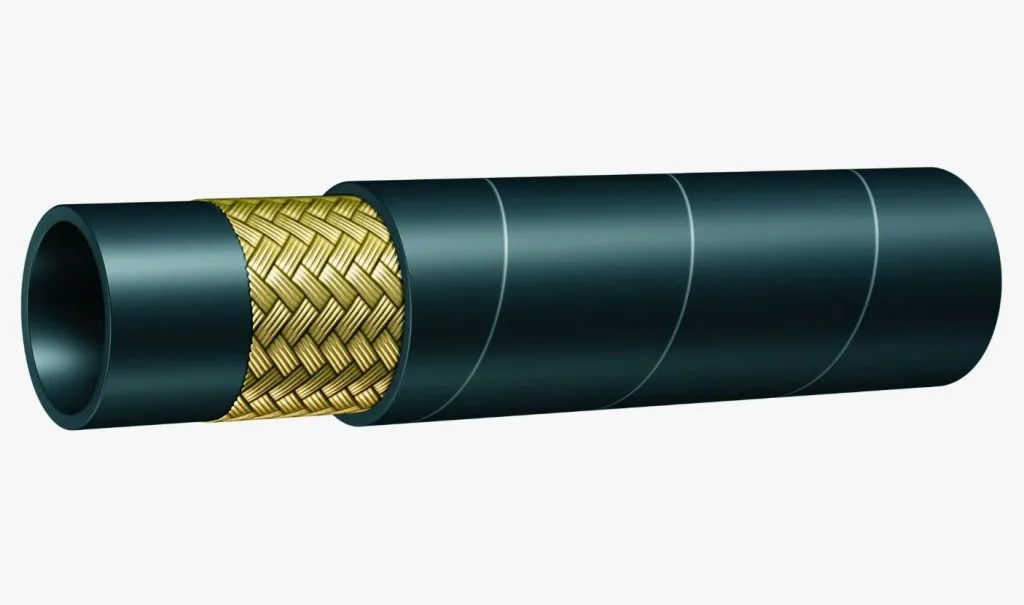

Жең УРТ жоғары қысымды 38 мм 9,0 МПа DIN 2 SN

Рукав высокого давления (РВД) с внутренним диаметром 38 мм и рабочим давлением 9,0 МПа изготовлен по стандарту DIN EN 853 2SN — с двумя слоями оцинкованной стальной проволочной оплётки. Внутренний слой выполнен из маслостойкой синтетической резины NBR, наружный — из износо- и атмосферостойкой резины CR. Купить рукав УРТ высокого давления 38 мм 9,0 МПа DIN 2 SN целесообразно для гидросистем, где требуется передача рабочих жидкостей под давлением с запасом прочности 4:1. Маркировка «2SN» означает двойную проволочную оплётку (two-wire braid, nominal), что отличает рукав от усиленных версий 2SC и навивочных 4SP/4SH.

Сфера применения

Длинномерный РВД диаметром 38 мм востребован в гидравлических контурах строительной и дорожно-коммунальной техники — экскаваторов, погрузчиков, бульдозеров, автокранов, асфальтоукладчиков. Используется в сельскохозяйственных машинах (тракторы, комбайны, навесное оборудование), металлообрабатывающих станках, гидравлических прессах, подъёмниках и манипуляторах.

В стационарном оборудовании рукав применяют для соединения насосных станций, гидроцилиндров, распределителей и исполнительных механизмов. Подходит для контуров с минеральными гидравлическими маслами, дизельным топливом, водой и сжатым воздухом — в магистралях напорной и сливной линий.

Как применяется и монтируется

Рукав поставляется длинномером в бухте, что позволяет нарезать отрезки нужной длины под конкретное соединение. На концы обжимают фитинги (DKO, BSP, JIC, ORFS, фланцы SAE) с использованием прессовального оборудования; тип муфты и матрицы подбирают по конструкции 2SN и наружному диаметру 52,3 мм. При прокладке трассы соблюдают минимальный радиус изгиба 560 мм, исключают скручивание по оси, контакт с подвижными узлами и острыми кромками. Для длинных трасс предусматривают компенсаторы провисания.

Рукав 2SN рассчитан на минеральные масла, топливо и техническую воду в диапазоне −40…+100 °C. Для агрессивных химических сред, перегретого пара и пищевых продуктов следует выбирать специализированные исполнения.

Стойкость и условия эксплуатации

Внутренний слой из NBR обеспечивает стойкость к нефтепродуктам, минеральным гидравлическим жидкостям и топливу. Наружный слой из хлоропреновой резины (CR) устойчив к истиранию, озону, ультрафиолету и умеренным механическим воздействиям. Изделие не предназначено для работы с концентрированными кислотами и щелочами, ароматическими углеводородами, кетонами, а также с гидравлическими жидкостями на основе фосфатных эфиров (HFD-R).

Как выбрать

• Рабочее давление и запас прочности: для контура 9,0 МПа конструкция 2SN с разрывным давлением 36 МПа обеспечивает соотношение 4:1.
• Внутренний диаметр: 38 мм подбирают по требуемому расходу и допустимой скорости потока (для напорных линий — до 6 м/с).
• Совместимость со средой: убедитесь, что рабочая жидкость относится к минеральной группе и совместима с NBR.
• Фитинги: заранее определите тип присоединительной арматуры и метод опрессовки.

Поставка

Отгрузка выполняется юридическим лицам и ИП по всей России партиями в бухтах, единица измерения — метр. Возможна комплектация рукава фитингами с опрессовкой по чертежу заказчика. Оставьте заявку через форму или свяжитесь с менеджером — специалист подготовит коммерческое предложение, поможет рассчитать длину трассы и подобрать присоединительную арматуру под вашу гидросистему.
