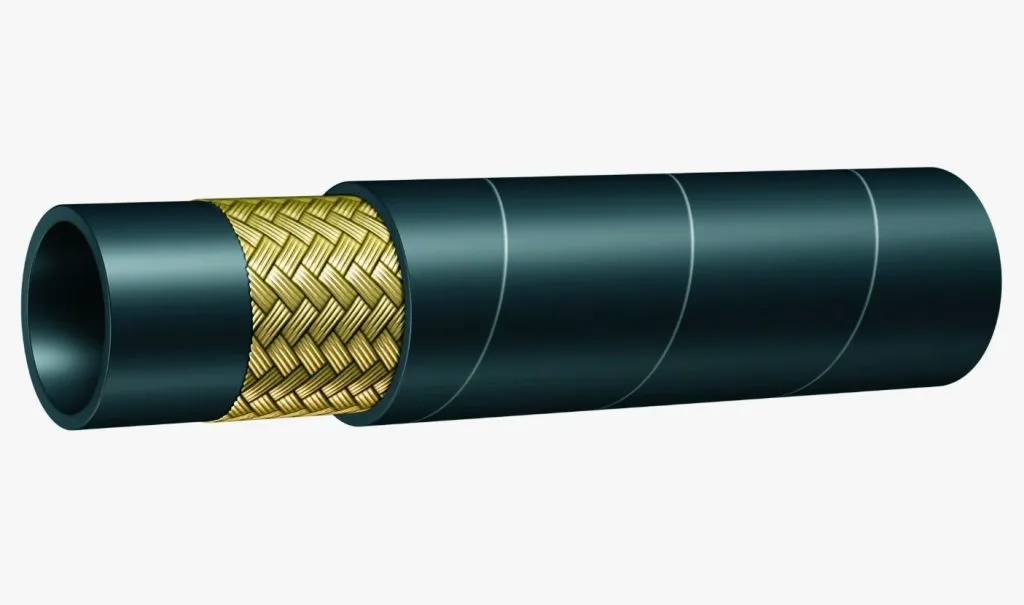

Жоғары қысымды УРТ рукавы 16 мм 25,0 МПа DIN 2SN

Рукав высокого давления типа 2SN с внутренним диаметром 16 мм рассчитан на рабочее давление 25,0 МПа и изготовлен по стандарту DIN EN 853 2SN. Конструкция включает маслостойкую внутреннюю камеру из синтетической резины NBR, силовой каркас из двух оплёток высокопрочной оцинкованной стальной проволоки и атмосферостойкую наружную оболочку. Купить рукав УРТ высокого давления 16 мм 25,0 МПа DIN 2SN целесообразно для гидросистем, где требуется надёжная передача рабочей жидкости под высоким давлением при знакопеременных нагрузках. Обозначение 2SN расшифровывается как двойная стальная оплётка (2 Steel braids, Normal — стандартный наружный диаметр).

Сфера применения

РВД применяется в гидравлических системах высокого давления строительной, дорожной и сельскохозяйственной техники — экскаваторов, погрузчиков, бульдозеров, тракторов, комбайнов. Используется в подъёмно-транспортном оборудовании (краны, манипуляторы, автогидроподъёмники), в станочном и прессовом парке, в коммунальной и лесозаготовительной технике.

Типовые узлы — линии нагнетания и слива между насосом, гидрораспределителем и исполнительными гидроцилиндрами, контуры рулевого управления, тормозные и навесные системы, гидромоторы. Рабочие среды — минеральные масла, дизельное топливо, гидравлические жидкости на нефтяной основе, вода и сжатый воздух.

Как применяется и монтируется

Длинномер поставляется в бухтах и режется в размер под конкретный участок гидролинии. На концы обжимаются фитинги соответствующего стандарта (DKO, BSP, JIC, ORFS и др.) на прессе для РВД с использованием муфт под двухоплёточный рукав. При монтаже соблюдают минимальный радиус изгиба 130 мм, исключают скручивание вокруг оси, перегибы у заделки фитинга и контакт с подвижными или горячими поверхностями. Длину сборки выбирают с запасом на изменение геометрии под давлением.

Важно: рукав предназначен для минеральных гидравлических жидкостей, масел и топлива; для агрессивных химических сред, фосфатэфирных жидкостей и пара его применять не следует.

Стойкость и условия эксплуатации

Внутренний слой NBR устойчив к минеральным маслам, дизельному топливу и гидрожидкостям на нефтяной основе. Наружная оболочка стойка к атмосферным факторам, озону, истиранию и кратковременному воздействию топлива. Диапазон рабочих температур от −40 до +100 °C, кратковременно допускается до +120 °C. Для пара, концентрированных кислот, щелочей и большинства синтетических жидкостей на эфирной основе рукав не подходит.

Как выбрать

• Проверьте соответствие рабочего и пикового давления контура классу 2SN с учётом коэффициента запаса 4:1.
• Подберите внутренний диаметр по расходу и допустимой скорости потока, наружный (23,6 мм) — по проходным каналам и хомутам.
• Согласуйте тип и присоединительный стандарт фитингов с ответными частями гидроаппаратуры.
• Учтите минимальный радиус изгиба и температурный диапазон в зоне прокладки трассы.

Поставка

Отгружаем рукава высокого давления по всей России юридическим лицам и ИП партиями, поставка не розничная. Единица измерения — метр погонный, форма — длинномер в бухте, возможна обжимка готовых сборок с фитингами по спецификации заказчика. Оставьте заявку — менеджер подготовит коммерческое предложение и поможет подобрать РВД и арматуру под параметры вашей гидросистемы.
