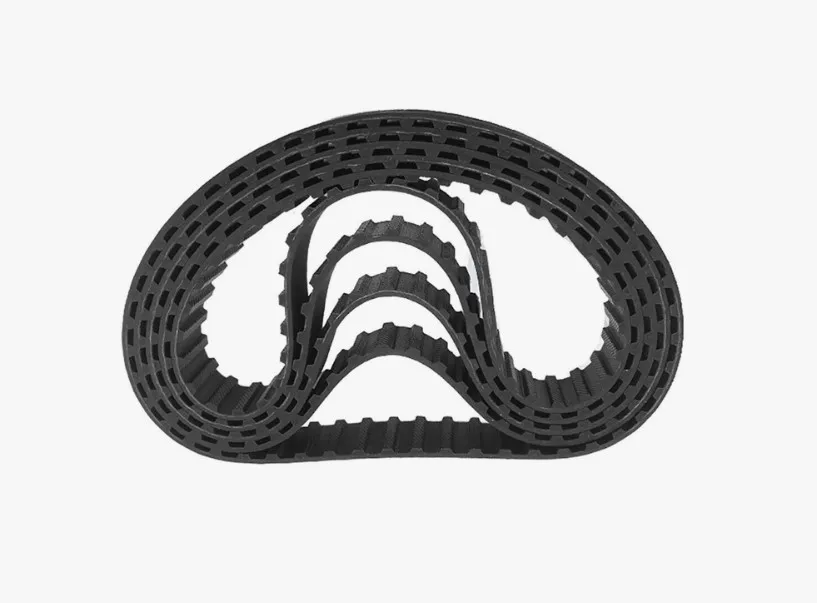

УРТ жалпақ тісті белдік 5-125-50 ТУ РБ 00149438-073-95

Зубчатый приводной ремень модуля 5 с трапецеидальным профилем зуба предназначен для синхронных передач, где требуется точное согласование вращения ведущего и ведомого валов без проскальзывания. Купить ремень УРТ плоскозубчатый 5-125-50 по ТУ РБ 00149438-073-95 целесообразно для замены штатных элементов привода станков, оргтехники и промышленного оборудования. В маркировке цифры обозначают модуль зуба (5 мм), число зубьев (125) и ширину ремня (50 мм); расчётная длина при таких параметрах составляет 625 мм, что определяет межосевое расстояние шкивов.

Сфера применения

Изделие используется в машиностроении, приборостроении, лёгкой промышленности, полиграфическом и упаковочном оборудовании, металло- и деревообрабатывающих станках, где необходима жёсткая кинематическая связь между валами. Зубчатые приводы такого типа востребованы в шпиндельных узлах, приводах подач, координатных столах, конвейерных и дозирующих механизмах, а также в бытовой и офисной технике — копировальных аппаратах, принтерах, швейных машинах.

Синхронная передача с трапецеидальным зубом обеспечивает стабильное передаточное отношение и применяется там, где клиноременная или цепная передача не подходит из-за требований к точности позиционирования, плавности хода и низкому уровню шума.

Как применяется и монтируется

Ремень поставляется в виде замкнутого кольца и устанавливается на пару зубчатых шкивов соответствующего модуля 5 мм с шагом 5 мм. Перед монтажом ослабляют натяжное устройство либо смещают один из шкивов, надевают изделие без перегибов и принудительного растяжения, после чего задают рабочее натяжение по регламенту оборудования. Важно соблюсти параллельность валов и соосность шкивов: перекос приводит к сходу ремня и ускоренному износу боковых граней зуба и кордного слоя.

Полиамидное покрытие зубьев и резиновая основа на стекловолоконном или полиэфирном корде рассчитаны на эксплуатацию в диапазоне от −30 до +80 °C; для агрессивных сред, контакта с маслами или повышенных температур такой привод не предназначен.

Стойкость и условия эксплуатации

Конструкция ориентирована на сухие приводы общего назначения в закрытых корпусах и кожухах. Резиновая основа сохраняет упругость в указанном температурном диапазоне, армирование кордом ограничивает вытягивание под нагрузкой, а полиамидная ткань на зубьях снижает трение и износ в зацеплении. Длительный контакт с нефтепродуктами, растворителями, концентрированными кислотами и щелочами, а также работа при температурах выше допустимой ускоряют деструкцию резины и расслоение корда.

Как выбрать

• Геометрия: модуль и шаг зуба должны совпадать со шкивами (здесь — модуль 5, шаг 5 мм), число зубьев 125 задаёт расчётную длину 625 мм.
• Ширина: 50 мм — под соответствующий профиль шкива; узкий шкив с широким ремнём недопустим.
• Корд: стекловолоконный устойчив к вытяжке, полиэфирный лучше переносит знакопеременные нагрузки — уточняйте по условиям привода.
• Стандарт: соответствие ТУ РБ 00149438-073-95 гарантирует взаимозаменяемость с аналогичными изделиями.

Поставка

Отгружаем приводные ремни по всей России юридическим лицам и индивидуальным предпринимателям партиями под производственные и ремонтные нужды; розничные продажи не ведём. Единица измерения — шт. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение, при необходимости поможет подобрать аналог по геометрии шкивов и условиям эксплуатации привода.
