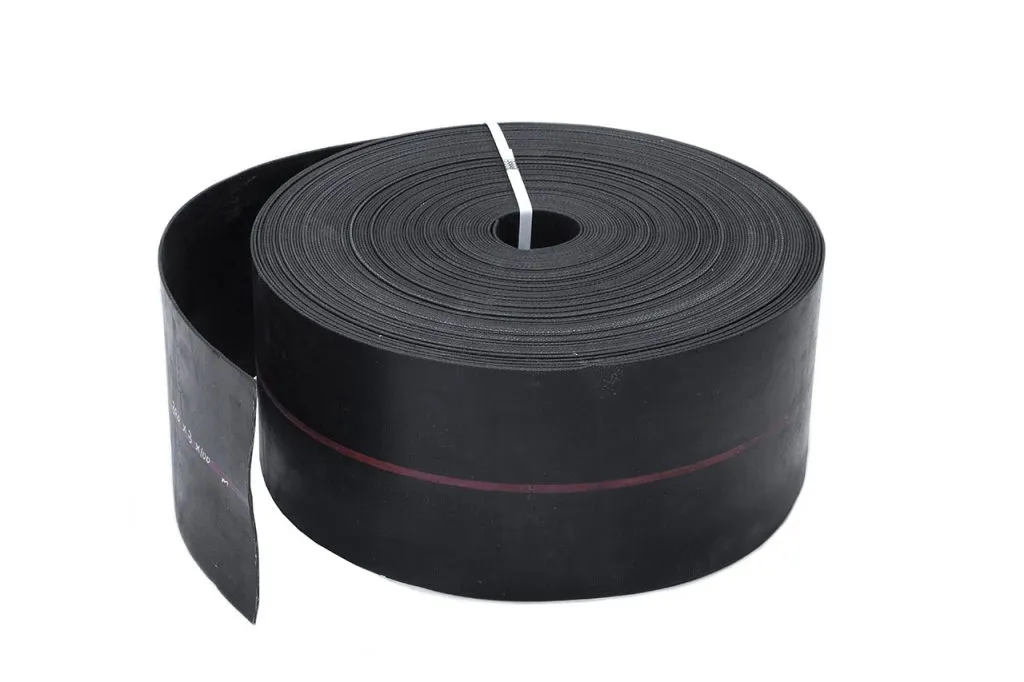

УРТ жалпақ белдік 150-6-ТК-200-0/0 ГОСТ 23831-79

Плоский приводной ремень из послойно завулканизированной резины с тканевым кордом, изготовленный по ГОСТ 23831-79. Купить ремень УРТ плоский 150-6-ТК-200-0/0 ГОСТ 23831-79 предлагается инженерным и снабженческим службам предприятий для оснащения приводов промышленного и сельхозоборудования. Маркировка расшифровывается так: ширина 150 мм, 6 тяговых прокладок из ткани ТК-200 (прочность не менее 200 Н/мм на прокладку), толщина резиновых обкладок 0/0 — то есть тяговый каркас работает без наружной защитной обкладки с обеих сторон.

Сфера применения

Изделие предназначено для передачи крутящего момента между параллельными валами в стационарных и передвижных машинах. Применяется в машиностроении, металлообработке, деревообработке, в приводах вентиляторов, дымососов, насосов и компрессоров, в комбикормовом и зерноперерабатывающем оборудовании, на элеваторах, в дробилках и измельчителях. В сельском хозяйстве плоские ремни на каркасе ТК востребованы в комбайнах, сепараторах, молотилках и сушильных установках, где требуется устойчивая передача усилия при умеренной скорости и значительных моментах.

Конструкция с шестью прокладками ТК-200 даёт суммарную прочность каркаса не менее 1200 Н/мм, что позволяет применять полотно в передачах со значительным тяговым усилием при работе в воздушной среде.

Как применяется и монтируется

Полотно поставляется отрезком или рулоном и используется как заготовка под изготовление кольцевого ремня нужной длины. Раскрой выполняется по чертежу острым ножом или ленточной пилой, торцы выравниваются. Концы соединяют косым стыком с расслоением прокладок и склейкой по «ступенькам» либо механическими скобами в зависимости от типа привода. После установки на шкивы выполняется натяжение и проверка центровки валов; при необходимости ремень обкатывается на пониженной нагрузке.

Исполнение 0/0 (без резиновых обкладок) рассчитано на работу в сухой воздушной среде при температурах от −25 до +60 °C. Контакт с маслами, топливом, агрессивными жидкостями и горячим паром для такого исполнения не предусмотрен.

Стойкость и условия эксплуатации

Тяговый каркас на основе синтетических нитей ТК обеспечивает низкое относительное удлинение под рабочей нагрузкой (не более 4 %) и стабильность геометрии передачи. Полотно сохраняет работоспособность в указанном температурном диапазоне; не рекомендуется эксплуатация в условиях прямого попадания нефтепродуктов, растворителей и сильных окислителей, а также при ультрафиолетовом облучении высокой интенсивности без защиты. Для влажных или агрессивных сред следует подбирать исполнения с защитными резиновыми обкладками.

Как выбрать

• Ширина и число прокладок подбираются под передаваемую мощность и диаметр шкивов;
• Класс ткани каркаса (ТК-200) — под требуемое тяговое усилие и стойкость к удлинению;
• Толщина обкладок (0/0, 1/0, 1/1 и т. д.) — под характер среды и условия трения о шкив;
• Соответствие ГОСТ 23831-79 и возможность раскроя по чертежу или техническому заданию заказчика.

Поставка

Поставка ремней плоских приводных осуществляется по всей России юридическим лицам и индивидуальным предпринимателям, партиями под производственные нужды, без розничной продажи. Единица измерения — м², отгрузка рулонами или мерными отрезками с доставкой в ваш регион. Оставьте заявку с указанием требуемого метража и параметров привода — менеджер подготовит коммерческое предложение и поможет подобрать исполнение под конкретную задачу.
