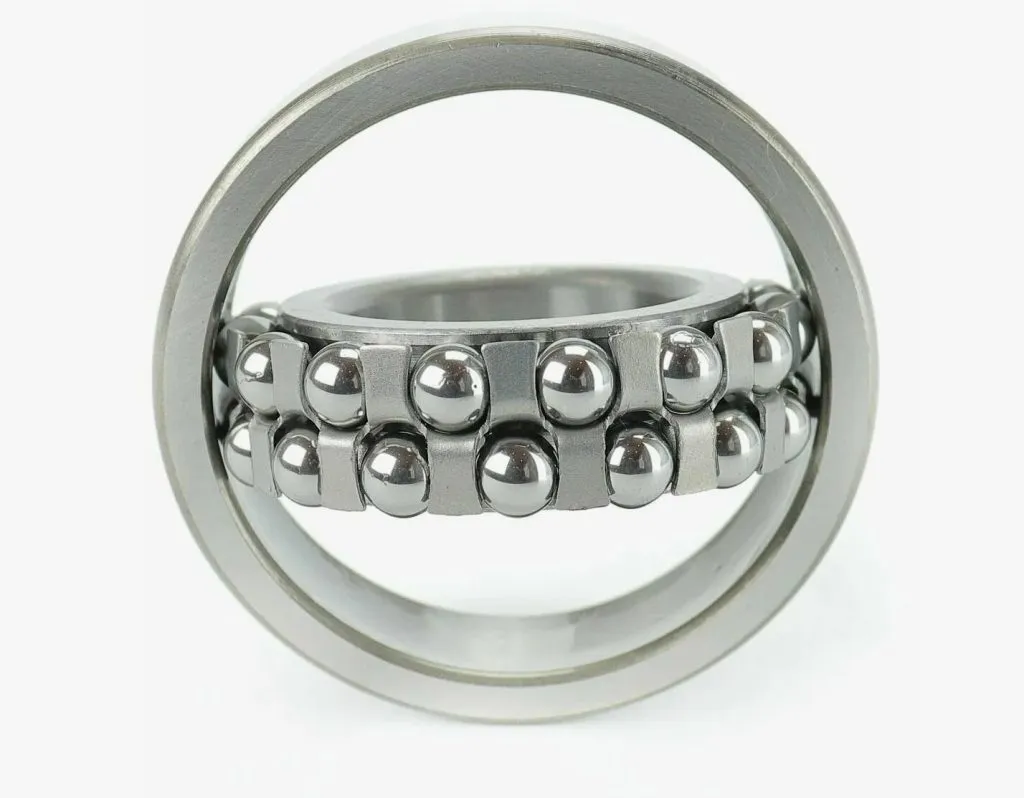

Мойынтірек 1304 20*52*15мм

Подшипник 1304 20*52*15мм — шариковый радиальный сферический двухрядный самоустанавливающийся узел качения для опор валов, работающих с возможным перекосом или прогибом. Изготавливается из подшипниковой стали ШХ15 по ГОСТ 28428-90, имеет открытое исполнение (без уплотнений) и штампованный стальной сепаратор. Купить подшипник 1304 целесообразно там, где конструкция узла не гарантирует строгой соосности валов и корпусов, а обычный однорядный шарикоподшипник работал бы с повышенными напряжениями. Цифра «1» в обозначении указывает на тип — двухрядный сферический, последующие цифры кодируют серию и посадочный диаметр (внутренний — 20 мм, наружный — 52 мм, ширина — 15 мм).

Сфера применения

Двухрядные сферические шарикоподшипники этого типоразмера широко используются в сельхозтехнике (приводы культиваторов, сеялок, зерноочистительных машин), в текстильном и ткацком оборудовании, в конвейерных линиях и роликах транспортёров. Применяются они также в вентиляционных установках, дымососах, редукторах общего назначения, а также в качестве опор валов электродвигателей и насосов малой мощности.

Главная особенность конструкции — сферическая дорожка качения наружного кольца, которая позволяет внутреннему кольцу вместе с шариками поворачиваться относительно наружного. За счёт этого узел компенсирует перекос валов до 2–3°, что снижает нагрузку на корпус и продлевает ресурс соседних деталей.

Как применяется и монтируется

Изделие устанавливается в посадочные гнёзда корпуса и на шейку вала с натягом или с переходной посадкой в зависимости от характера нагрузки. Монтаж выполняется через монтажную втулку или с равномерным прогревом внутреннего кольца — удары непосредственно по кольцам недопустимы. Перед установкой полости промываются, а затем заполняются пластичной смазкой; допускается и жидкая смазка при картерной системе. Затяжка крышек и регулировка осевого люфта выполняются в соответствии с чертежом узла.

Сферический двухрядный шарикоподшипник эффективен при перекосе валов и умеренных радиальных нагрузках, но не предназначен для восприятия значительных односторонних осевых усилий — в этом случае подбирайте упорный или роликовый сферический типоразмер.

Стойкость и условия эксплуатации

Рабочий диапазон температур узла — от −30 до +120 °C, что покрывает большинство задач общепромышленного оборудования и техники, работающей на открытом воздухе. Класс точности — 0 (нормальный) по ГОСТ 520-2011. Открытое исполнение требует защиты узла от пыли, влаги и абразива внешними крышками, манжетами или лабиринтными уплотнениями корпуса. Для агрессивных сред и режимов с интенсивным загрязнением следует предусматривать дополнительную защиту и регулярное обновление смазки.

Как выбрать

• Сверьте посадочные размеры узла: внутренний диаметр вала, диаметр гнезда корпуса и ширину под кольцо.
• Оцените характер нагрузки — для преимущественно осевых усилий сферический шариковый тип не оптимален.
• Проверьте соответствие ГОСТ 28428-90 и класс точности 0 требованиям конструкторской документации.
• Определите систему смазки и уплотнения корпуса исходя из температуры и запылённости среды.

Поставка

Отгружаем подшипники качения юридическим лицам и ИП по всей России партиями под нужды производства и ремонтных служб (не розница). Единица измерения — шт, упаковка индивидуальная, с консервационной смазкой. Оставьте заявку с указанием требуемого количества и сопутствующих типоразмеров — менеджер подготовит коммерческое предложение и при необходимости поможет с подбором аналогов и сопряжённых уплотнений.
