Мойынтірек 1204 ГПЗ/СПЗ-4 20*47*14мм

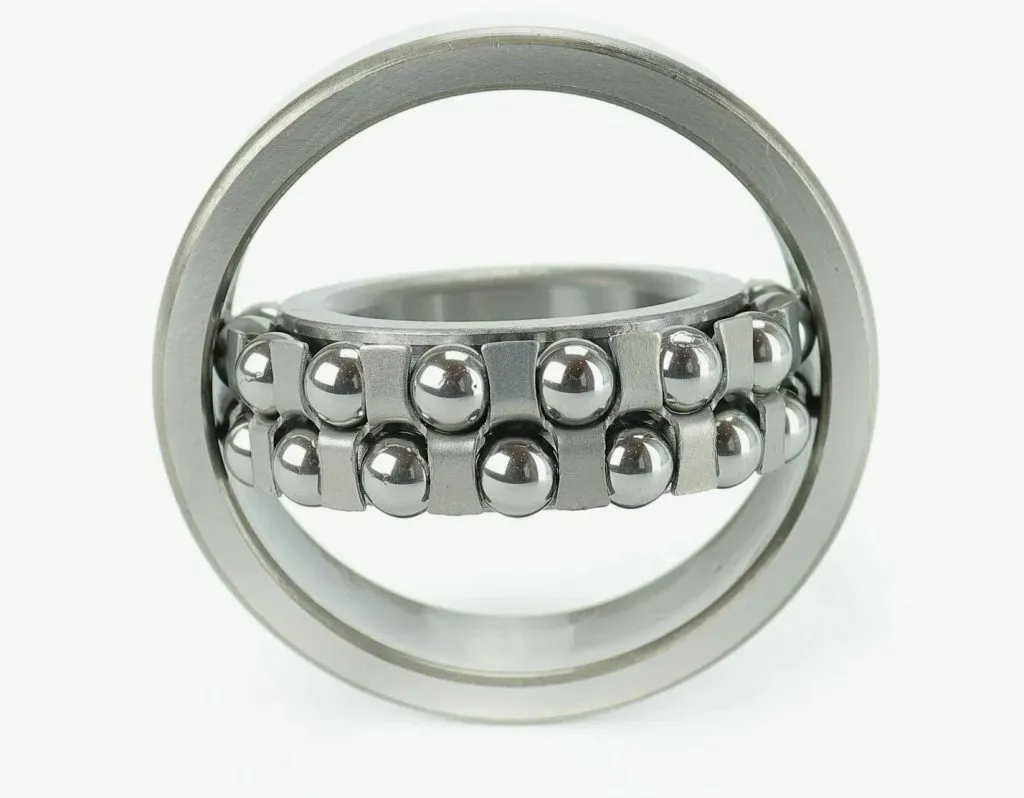

Купить подшипник 1204 ГПЗ/СПЗ-4 20*47*14мм — шариковый радиальный сферический двухрядный, изготовленный по ГОСТ 28428-90 из подшипниковой стали ШХ15 (ГОСТ 801-78). Цифра «1» в обозначении указывает на конструктивный тип (двухрядный сферический), «2» — на лёгкую серию, «04» — на код внутреннего диаметра 20 мм. Сферическая дорожка качения наружного кольца позволяет узлу самоустанавливаться при перекосе валов до ±4°, компенсируя несоосность посадочных мест корпусов.

Сфера применения

Двухрядные сферические подшипники востребованы там, где невозможно гарантировать строгую соосность опор или где вал испытывает прогиб под нагрузкой. Изделие применяется в редукторах общего назначения, конвейерных и транспортёрных линиях, вентиляторах и дымососах, валах сельхозтехники (сеялки, культиваторы, зерноочистительные машины), текстильном и деревообрабатывающем оборудовании, в опорах валов промышленных машин.

Конструкция с двумя рядами шариков и общей сферической дорожкой эффективно работает в узлах с длинными валами на нескольких опорах, в опорах вентиляторов и насосов, а также в механизмах, монтируемых на сварных рамах, где деформации основания приводят к взаимному смещению посадочных мест.

Как применяется и монтируется

Подшипник устанавливается на вал и в корпус с посадками, соответствующими характеру нагрузки и классу точности 0. Монтаж выполняют запрессовкой через монтажную втулку с приложением усилия к тому кольцу, которое сажается с натягом; удары непосредственно по кольцам и телам качения недопустимы. Перед сборкой проверяют чистоту посадочных поверхностей, закладывают пластичную смазку в свободное пространство между шариками и сепаратором. Открытое исполнение без уплотнений предполагает защиту узла от загрязнений со стороны корпуса — манжетами, лабиринтами или крышками.

Сферическая геометрия рассчитана прежде всего на радиальные нагрузки и компенсацию перекоса; для значительных осевых усилий или высокоскоростных шпиндельных узлов следует выбирать подшипники иных типов.

Условия эксплуатации

Рабочий диапазон температур изделия составляет −30…+120 °C, что охватывает большинство общепромышленных задач. Предельная частота вращения при пластичной смазке — 13000 об/мин, при жидкой — 16000 об/мин. Сталь ШХ15 чувствительна к коррозии, поэтому для эксплуатации во влажной или химически активной среде требуется герметизация узла и подбор соответствующей смазки. Динамическая грузоподъёмность — 9,75 кН, статическая — 2,2 кН.

Как выбрать

• Сверьте присоединительные размеры 20×47×14 мм с посадочными местами вала и корпуса.
• Оцените характер нагрузки: тип 1204 рассчитан на радиальные усилия с ограниченной осевой составляющей.
• Учитывайте требуемую частоту вращения и тип смазки — пластичная или жидкая.
• Для запылённых сред предусмотрите внешние уплотнения корпуса, так как исполнение открытое.

Поставка

Отпускаем подшипники качения юридическим лицам и ИП по всей России партиями под производственные и ремонтные нужды; единица измерения — шт. Работаем с заявками на одиночные типоразмеры и на комплектные позиции по спецификации. Оставьте заявку с указанием количества и реквизитов — менеджер подготовит коммерческое предложение и поможет подобрать аналог при необходимости.
