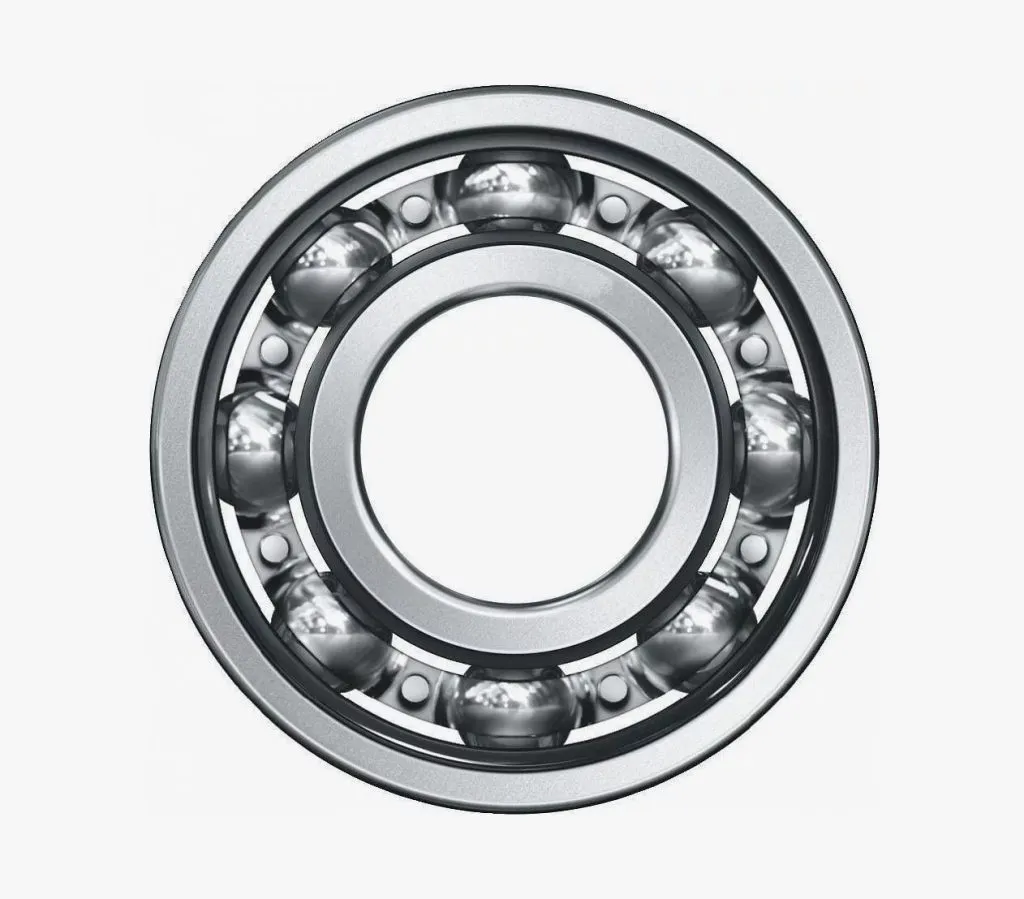

Подшипник 6308 N (50308) 40*90*23мм

Шариковый радиальный однорядный подшипник 6308 N — изделие с одним рядом тел качения и канавкой на наружном кольце под стопорное кольцо, изготавливаемое по ГОСТ 8338-75 из подшипниковой стали ШХ15 (ГОСТ 801-78). Купить подшипник 6308 N (50308) 40*90*23мм имеет смысл для узлов, где требуется осевая фиксация наружного кольца в корпусе без распорных втулок. Обозначение «6» — серия однорядных шариковых подшипников, «308» — типоразмер средней серии, признак «N» указывает на проточку под стопорное кольцо, отечественное обозначение по ГОСТ — 50308.

Сфера применения

Радиальные шарикоподшипники этого типоразмера широко востребованы в общепромышленных приводах: электродвигатели средней мощности, редукторы цилиндрические и червячные, насосное и вентиляционное оборудование, металлообрабатывающие и деревообрабатывающие станки. Конструкция с канавкой под стопорное кольцо удобна в компактных корпусах, где осевую фиксацию выполняют наружным стопорным кольцом, а не крышкой.

Применяют изделие также в сельскохозяйственной технике, конвейерных узлах, шкивах и натяжных роликах, валах вентагрегатов и дымососов. Воспринимает преимущественно радиальные нагрузки и ограниченные осевые усилия в обоих направлениях.

Как применяется и монтируется

Монтаж выполняют запрессовкой на вал по посадке с натягом и в корпус — по переходной или скользящей посадке, в зависимости от схемы фиксации. Усилие прикладывают к тому кольцу, которое монтируется с натягом, через оправку — не через тела качения. После установки в посадочное место наружное кольцо фиксируют стопорным кольцом, заходящим в канавку. Перед сборкой посадочные поверхности очищают и смазывают, рабочую полость заполняют пластичной либо жидкой смазкой согласно режиму узла.

Исполнение открытое, без уплотнений — узел должен иметь собственную защиту от пыли и влаги (крышки, лабиринты, манжеты), иначе ресурс сократится из-за вымывания смазки и попадания абразива.

Стойкость и условия эксплуатации

Сталь ШХ15 обеспечивает работу при температурах от −30 до +120 °C при стандартной термообработке колец. Подшипник рассчитан на длительную эксплуатацию в чистых масляных и консистентных смазках; не предназначен для прямого контакта с агрессивными кислотными и щелочными средами, морской водой и абразивными суспензиями. При повышенной запылённости и влажности обязательны внешние уплотнения корпуса.

Как выбрать

• Проверьте посадочные размеры вала и корпуса — 40 мм по внутреннему, 90 мм по наружному, ширина 23 мм.
• Убедитесь в наличии канавки под стопорное кольцо в корпусе — иначе исполнение N не нужно, подойдёт обычный 6308.
• Сопоставьте расчётные нагрузки с динамической (41 кН) и статической (24 кН) грузоподъёмностью.
• Учтите предельную частоту вращения: до 8000 об/мин на пластичной смазке и до 10000 об/мин на жидкой.

Поставка

Отгружаем подшипники качения юридическим лицам и ИП партиями по всей России, единица измерения — шт. Поставка не розничная: формируем заказ под потребности производства, ремонтных служб и комплектовщиков оборудования. Оставьте заявку с указанием количества и типоразмеров — менеджер подготовит коммерческое предложение и поможет с подбором по чертежу или схеме узла.
