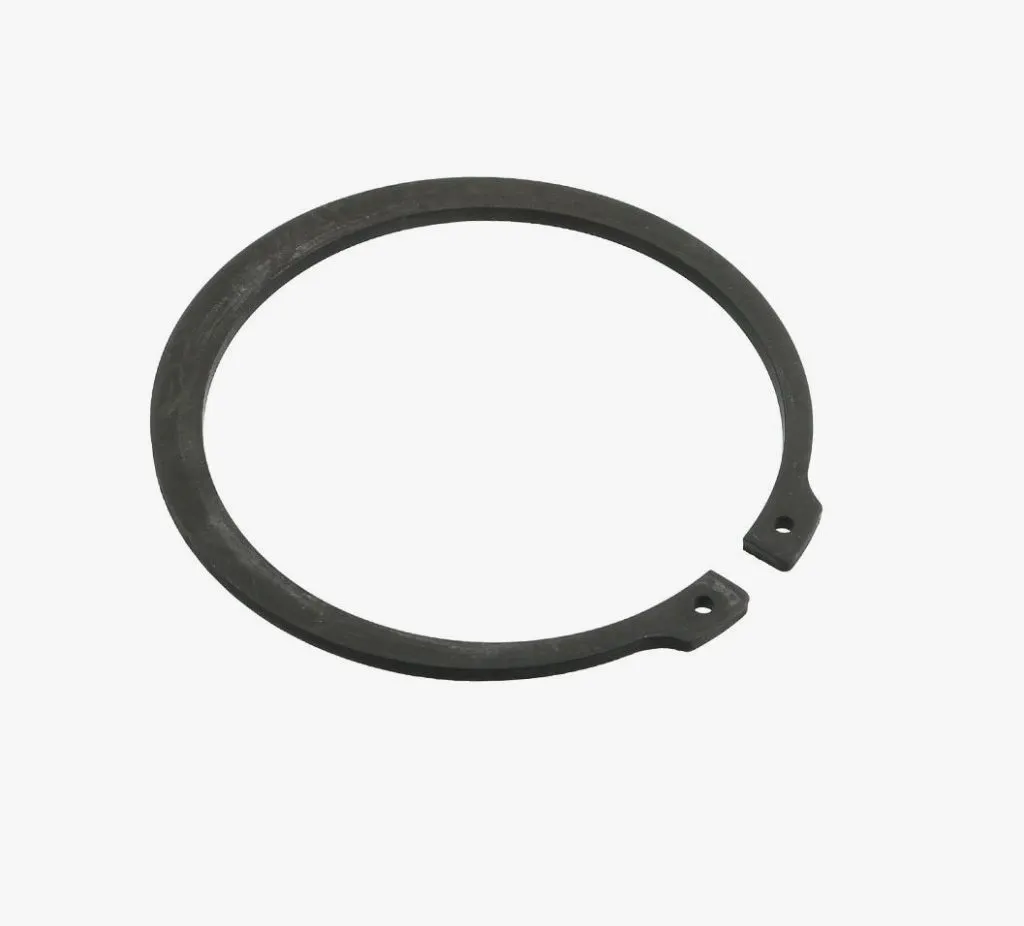

Сыртқы стопорлық сақина 55х2,0 ГОСТ 13942-86; DIN 471

Наружное стопорное кольцо для вала диаметром 55 мм с толщиной сечения 2,0 мм — нормализованный крепёжный элемент для осевой фиксации деталей на валах и осях. Изготовлено из пружинной стали марки 65Г, соответствует требованиям ГОСТ 13942-86 и международного стандарта DIN 471. Купить стопорное кольцо наружное 55х2,0 ГОСТ 13942-86 удобно партиями под производственную программу или ремонтный фонд. Конструктивно это разрезное упругое кольцо с двумя проушинами под установочные щипцы: при разжатии оно надевается на вал и в свободном состоянии фиксируется в проточенной канавке, удерживая сопряжённую деталь от осевого смещения.

Сфера применения

Кольца этого типоразмера востребованы в машиностроении, станкостроении, редукторостроении, автомобильной и сельскохозяйственной технике, насосном и компрессорном оборудовании. Их используют для фиксации подшипников качения, втулок, шестерён, шкивов, муфт, звёздочек и распорных колец на валах редукторов, коробок передач, мотор-редукторов и приводных узлов.

В энергетике, металлургии, нефтегазовом оборудовании и химпроме изделие применяется в узлах вращения, где требуется надёжное удержание деталей без дополнительных резьбовых крепежей. Также кольцо находит применение при сборке электродвигателей, вентиляторов, конвейерных механизмов и общепромышленного оборудования в ЖКХ и водоканале.

Как применяется и монтируется

Под установку кольца на валу протачивается канавка с расчётным диаметром и шириной согласно стандарту. Монтаж выполняется специальными прямыми щипцами для наружных стопорных колец: губки заводятся в технологические отверстия d5, кольцо разжимается, надевается на вал поверх фиксируемой детали и плавно опускается в канавку. После посадки кольцо должно равномерно прилегать к дну канавки по всему периметру без перекосов и остаточной деформации; повторно деформированное кольцо к применению не допускается.

Кольцо рассчитано на удержание осевой нагрузки в статичных и умеренно динамичных узлах; при ударных нагрузках и высоких частотах вращения проверяйте допустимое усилие и параметры канавки по расчётным таблицам стандарта.

Стойкость и условия эксплуатации

Сталь 65Г с закалкой и отпуском обеспечивает упругость и твёрдость 47–52 HRC, необходимые для многократной работы кольца без потери формы. Фосфатирование с промасливанием защищает поверхность от коррозии при хранении и в условиях контакта с минеральными маслами и консистентными смазками. Рабочий диапазон температур — от −40 до +200 °C, что покрывает большинство задач в редукторных и подшипниковых узлах. Для агрессивных сред, повышенной влажности и работы в воде рекомендуется рассматривать кольца из нержавеющих марок стали.

Как выбрать

• Сверьте номинальный диаметр вала (55 мм) и геометрию канавки с чертежом узла — диаметр d2, ширину m и глубину t.
• Подберите толщину сечения (2,0 мм) под расчётную осевую нагрузку и ширину проточки.
• Уточните стандарт исполнения: ГОСТ 13942-86 или DIN 471 — геометрия близка, но возможны отличия по допускам.
• Для коррозионных сред выбирайте исполнение из нержавеющей стали вместо 65Г с фосфатным покрытием.

Поставка

Отгружаем продукцию юридическим лицам и ИП по всей территории России партиями под производственные и ремонтные нужды; розничная торговля не ведётся. Единица измерения — шт. Оставьте заявку через форму или свяжитесь с менеджером — подготовим коммерческое предложение, поможем подобрать типоразмер и оформим поставку в ваш регион.
