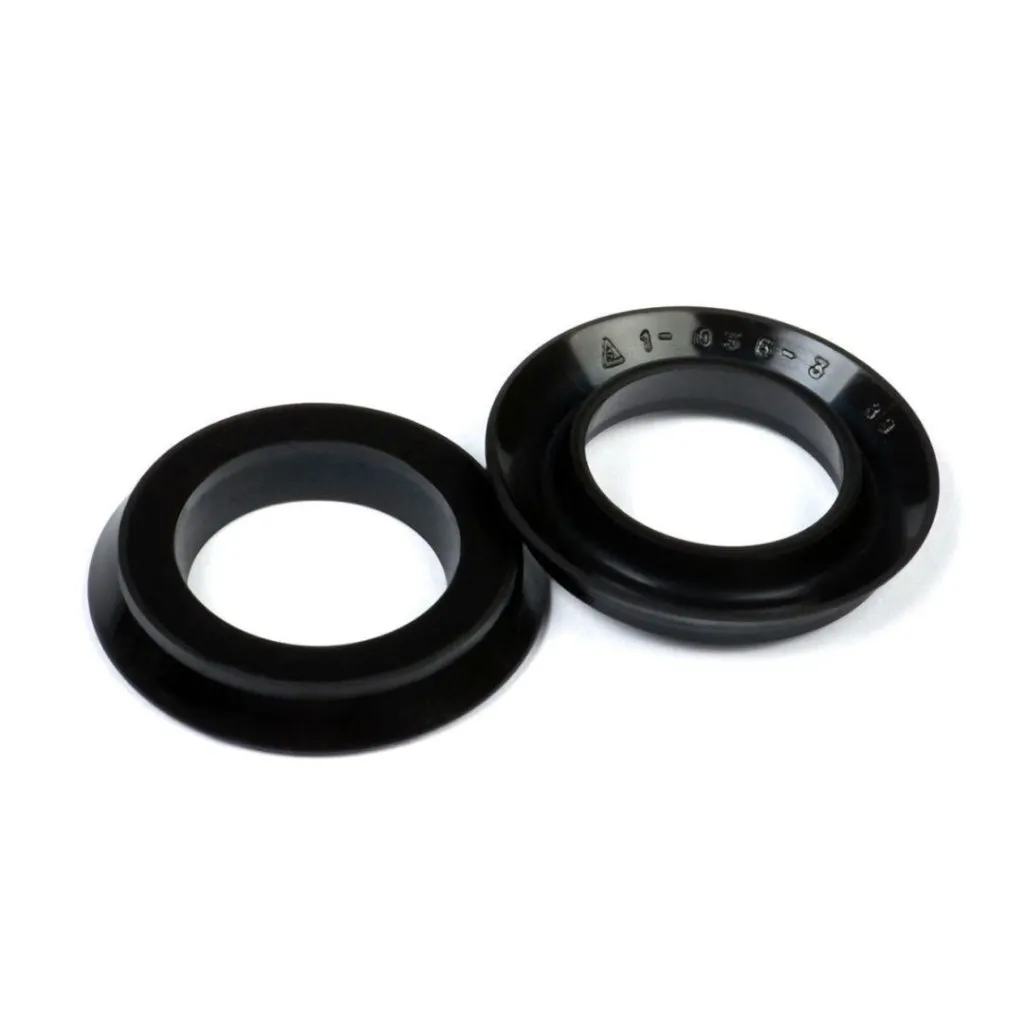

Пневматикалық манжета М-120 ГОСТ 6678-53

Манжета пневматическая М-120 ГОСТ 6678-53 — формовое резиновое уплотнение угловой конструкции с внутренним диаметром 120 мм, предназначенное для герметизации подвижных соединений в пневмосистемах. Купить манжету М-120 целесообразно для оснащения пневмоцилиндров, приводов и исполнительных механизмов, где рабочей средой служит сжатый воздух. Литера «М» в обозначении указывает на угловой профиль уплотнителя, а изготовление из бутадиен-нитрильного каучука (БНКС) обеспечивает маслобензостойкость и стабильную работу при умеренных температурах.

Сфера применения

Угловые манжеты этого типоразмера востребованы в машиностроении и станкостроении, в пневмоавтоматике и системах промышленного оборудования. Изделие устанавливают в поршневые и штоковые группы пневмоцилиндров двустороннего и одностороннего действия, в исполнительные механизмы прессов, манипуляторов, конвейерных линий, упаковочных и сборочных автоматов.

Уплотнение разделяет рабочую и нерабочую полости цилиндра, удерживая давление сжатого воздуха и препятствуя его утечке вдоль поверхности штока или зеркала гильзы. Применение типового изделия по ГОСТ 6678-53 упрощает ремонт и взаимозаменяемость узлов на предприятиях с разнородным парком пневмооборудования.

Как применяется и монтируется

Перед установкой манжету осматривают на отсутствие подрезов и наплывов, очищают посадочную канавку и сопрягаемые поверхности, проверяют фаски и шероховатость зеркала цилиндра. Уплотнение монтируют рабочей кромкой в сторону давления, без перекоса и выворачивания губы; для облегчения посадки кромку и канавку смазывают тонким слоем совместимой смазки. Острый инструмент при заведении манжеты не применяют, чтобы не повредить уплотняющую кромку.

Изделия из БНКС подходят для работы со сжатым воздухом, минеральными маслами и нефтепродуктами, но не предназначены для контакта с озоном, концентрированными кислотами, кетонами и средами с высокой температурой.

Стойкость и условия эксплуатации

Бутадиен-нитрильный каучук обеспечивает устойчивость к минеральным маслам, бензину, керосину и техническим смазкам, что важно при работе с маслосодержащим сжатым воздухом после лубрикаторов. Резина БНКС сохраняет эластичность в диапазоне умеренных отрицательных и положительных температур, рекомендованном для данного типа уплотнений. Изделие не предназначено для эксплуатации в среде пара, горячих щелочей и сильных окислителей, а также при длительном воздействии прямого ультрафиолета.

Как выбрать

• Сверьте внутренний диаметр и профиль (тип М — угловой) с посадочным местом цилиндра и диаметром штока или поршня.
• Убедитесь, что материал БНКС совместим с рабочей средой и температурным режимом узла.
• Проверьте соответствие изделия ГОСТ 6678-53 — это гарантирует взаимозаменяемость с ранее установленными манжетами.
• При нестандартных размерах или специфических средах запросите изготовление по чертежу или техническому заданию.

Поставка

Реализация ведётся по всей России юридическим лицам и индивидуальным предпринимателям, партиями под производственные и ремонтные нужды предприятий. Единица измерения — шт. Оставьте заявку с указанием количества и требуемых параметров — менеджер подготовит коммерческое предложение и поможет подобрать манжету под конкретный узел пневмооборудования.
