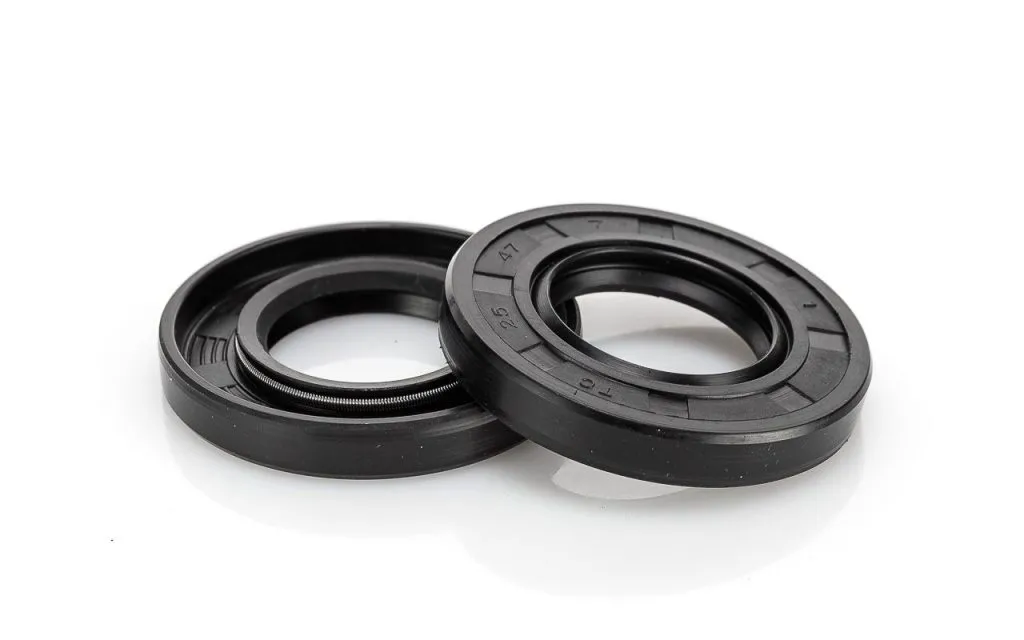

УРТ армирленген манжета TCV-19,05*31,75-6,4 HNBR ГОСТ 8752-79

Манжета армированная TCV-19,05*31,75-6,4 из гидрированного бутадиен-нитрильного каучука (HNBR) — уплотнительное изделие для вращающихся валов, изготовленное по ГОСТ 8752-79. Купить манжету УРТ армированную TCV-19,05*31,75-6,4 HNBR ГОСТ 8752-79 целесообразно для узлов, где требуется одновременная защита от утечки рабочей среды и от попадания пыли извне. Обозначение TCV расшифровывается как конструкция с дополнительной пыльниковой кромкой в металлическом корпусе: основная рабочая кромка с браслетной пружиной удерживает смазку, а вспомогательная отсекает абразив и влагу. Цифры в маркировке указывают внутренний диаметр (вал), наружный диаметр (посадочное отверстие) и высоту обоймы.

Сфера применения

Уплотнение востребовано в машиностроении, нефтегазовом оборудовании, металлургии и энергетике — везде, где необходимо герметизировать выходные валы редукторов, шпиндели насосов, коленвалы и валы электродвигателей, компрессоров и гидроагрегатов. Конструкция с пыльником особенно полезна в запылённых и влажных условиях: строительная техника, конвейерные приводы, мотор-редукторы, мешалки химических аппаратов, агрегаты ЖКХ и водоканала.

Материал HNBR в сочетании со стальной обоймой обеспечивает работу узла при контакте с минеральными маслами, консистентными смазками, водой и техническим воздухом, в том числе в режимах с повышенными температурами и циклическими нагрузками.

Как применяется и монтируется

Перед установкой проверяют чистоту посадочного гнезда и шейки вала, отсутствие задиров и заусенцев. Рабочую кромку и пыльник смазывают тем же маслом, что используется в узле. Запрессовка выполняется через оправку, опирающуюся на металлический корпус, строго перпендикулярно оси отверстия — без перекоса и без удара по эластомеру. На шлицы, шпоночные пазы и резьбу при монтаже надевают защитную втулку, чтобы не повредить уплотняющие кромки.

HNBR сохраняет эластичность и стойкость к маслам при температурах до +150 °C, превосходя стандартный NBR по озоно- и износостойкости, однако не предназначен для контакта с концентрированными кислотами, кетонами и сложными эфирами.

Стойкость и условия эксплуатации

Изделие рассчитано на длительную работу в среде минеральных и большинства синтетических масел, дизельного топлива, технической воды и воздуха. Рабочий диапазон температур охватывает интервал от −40 до +150 °C с кратковременным подъёмом до +160 °C. Манжета сохраняет работоспособность при окружной скорости вала до 20 м/с и избыточном давлении в полости до 0,05 МПа. Контакт с озоном, горячим паром под давлением, ароматическими и хлорированными растворителями исключают — для таких сред подбирают уплотнения из FKM или EPDM.

Как выбрать

• Размер: внутренний диаметр манжеты должен соответствовать диаметру вала, наружный — посадочному отверстию корпуса, высота — глубине гнезда.
• Материал: HNBR подбирают под маслосодержащие среды и повышенные температуры; для агрессивной химии и пара выбирают иной эластомер.
• Конструкция: исполнение TCV с пыльником целесообразно в загрязнённых и пыльных узлах; для чистых полостей достаточно типа TC или SC.
• Соответствие ГОСТ 8752-79 и возможность изготовления нестандартных типоразмеров по чертежу заказчика.

Поставка

Реализация ведётся по всей России — юридическим лицам и индивидуальным предпринимателям, партиями под производственные и ремонтные нужды. Единица измерения — шт. Доставка организуется в любой регион транспортными компаниями. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и поможет с подбором аналогов или сопутствующих уплотнений из линейки бренда УРТ.
