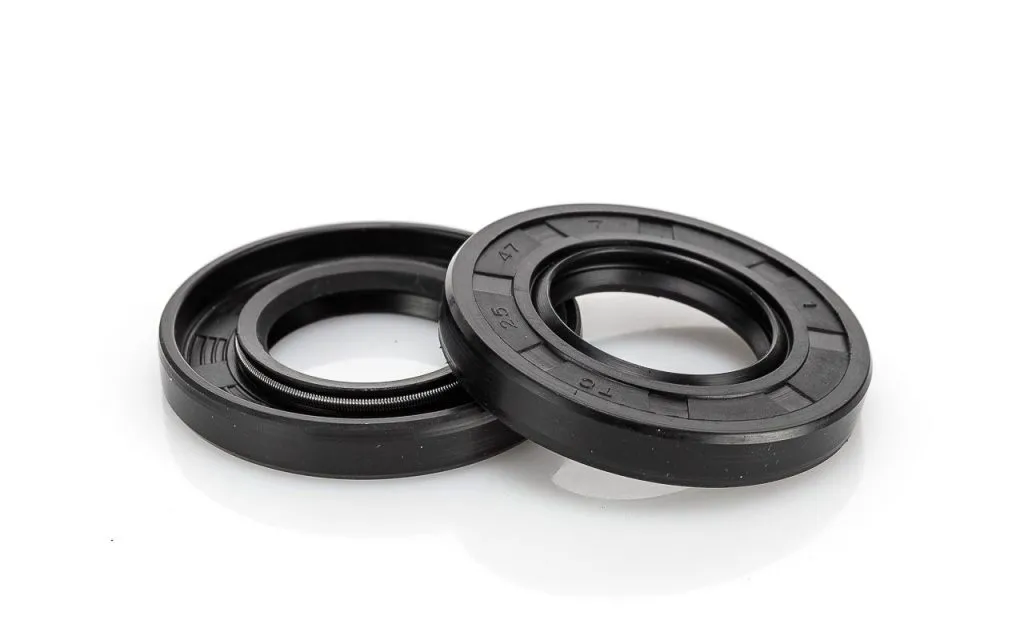

УРТ арматураланған манжета TCN1-90*110-7,5 NBR ГОСТ 8752-79

Армированный уплотнитель вращающегося вала из бутадиен-нитрильного каучука (NBR) для типовых посадочных мест 90×110×7,5 мм. Изготовлен по ГОСТ 8752-79 и предназначен для герметизации узлов с жидкими смазочными материалами. Купить Манжета УРТ армированная TCN1-90*110-7,5 NBR ГОСТ 8752-79 удобно для планового ремонта и комплектации новой техники: обозначение TCN1 расшифровывается как однокромочная конструкция с дополнительной пыльниковой кромкой в полностью обрезиненном металлическом корпусе с браслетной пружиной, поджимающей рабочую кромку к валу.

Сфера применения

Манжеты этого типоразмера используют в машиностроении, автотракторной и сельхозтехнике, нефтегазовом и горно-обогатительном оборудовании, в редукторах общепромышленного назначения и насосном парке ЖКХ. Изделие устанавливают в посадочные гнёзда корпусов редукторов, мотор-редукторов, коробок передач, ступиц колёс, электродвигателей, шестерённых и центробежных насосов, мотовариаторов.

Основная задача уплотнения — удержать масло или пластичную смазку внутри корпуса и одновременно не допустить попадания в узел абразивной пыли, влаги и грязи извне. Именно для этого в конструкции TCN1 предусмотрена защитная кромка-пыльник, работающая в паре с основной рабочей кромкой.

Как применяется и монтируется

Перед установкой проверяют состояние посадочного отверстия и шейки вала: задиры и риски на валу приводят к быстрому износу кромки. Манжету запрессовывают специальной оправкой, перпендикулярно оси, без перекоса; рабочую кромку и пыльник смазывают тем же продуктом, который будет работать в узле. Браслетную пружину перед монтажом не растягивают и не снимают без необходимости. Удары молотком напрямую по обрезиненному корпусу не допускаются — усилие передают через распределяющую оправку.

Конструкция TCN1 с пыльником подходит для узлов, работающих в запылённой и загрязнённой среде; при этом изделие рассчитано на низкое избыточное давление в полости и не заменяет напорные уплотнения.

Стойкость и условия эксплуатации

Резиновая смесь на основе NBR устойчива к минеральным маслам, бензину, дизельному топливу и пластичным смазкам на нефтяной основе, что и определяет область применения уплотнения. Материал сохраняет работоспособность в широком температурном диапазоне, типичном для редукторного и моторного оборудования. NBR не предназначен для работы в среде концентрированных кислот и щелочей, кетонов, тормозных жидкостей на гликолевой основе, а также горячего водяного пара — для таких сред подбирают манжеты из других групп резин (FKM, EPDM, силикон).

Как выбрать

• Соответствие группы резины рабочей среде узла — для масел и топлива применима именно NBR-группа.
• Точное совпадение посадочных размеров 90×110×7,5 мм с диаметром вала и расточкой корпуса.
• Тип конструкции: TCN1 целесообразен там, где требуется дополнительная защита от пыли и грязи.
• Соответствие ГОСТ 8752-79 и возможность поставки манжет других типоразмеров и исполнений по чертежу заказчика.

Поставка

Отгрузка ведётся по всей России юридическим лицам и ИП партиями под производственные и ремонтные нужды; розничная торговля не осуществляется. Единица измерения — шт. Оставьте заявку с указанием требуемого количества и типоразмеров — менеджер подготовит коммерческое предложение и поможет подобрать уплотнения под параметры вашего оборудования.
