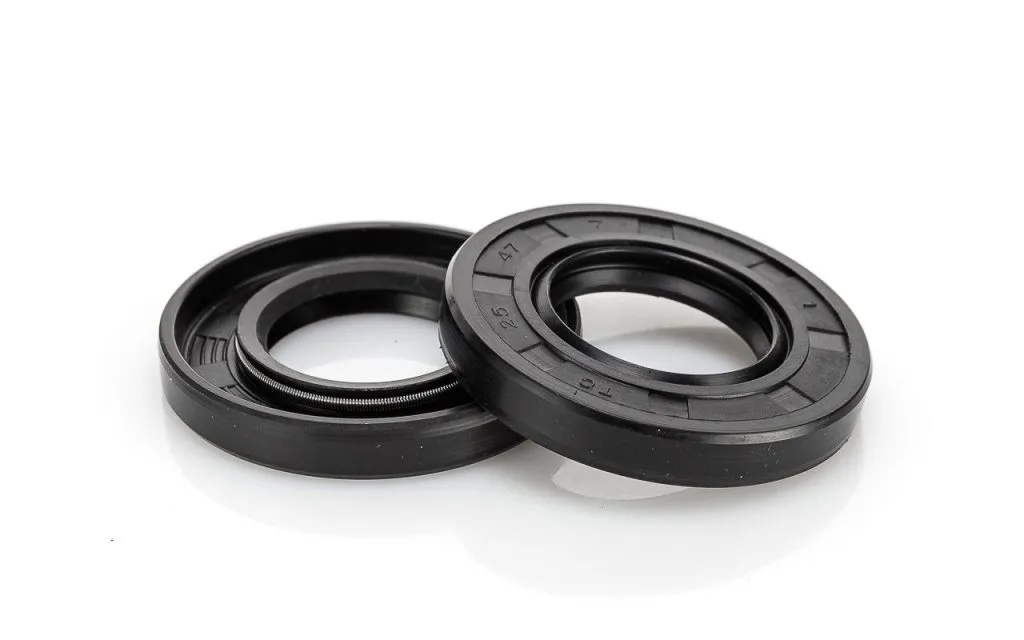

УРТ армирленген манжет 1.2-60*85-10 ГОСТ 8752-79

Манжета армированная 1.2-60×85-10 — резинометаллическое уплотнение вращающегося вала, изготовленное по ГОСТ 8752-79. Купить Манжету УРТ армированную 1.2-60*85-10 ГОСТ 8752-79 можно для применения в редукторах, насосах, электродвигателях и узлах транспортной техники, где требуется удержание смазки и защита от пыли и грязи. Маркировка расшифровывается так: тип 1 (без пыльника), группа резины 2 (бутадиен-нитрильный каучук, БНК), посадка на вал диаметром 60 мм, отверстие корпуса 85 мм, ширина манжеты 10 мм.

Конструктивно изделие представляет собой кольцо из маслобензостойкой резины с залитым стальным каркасом жёсткости и браслетной пружиной, поджимающей рабочую кромку к валу. Такая схема обеспечивает стабильный контакт уплотняющей кромки при вращении и компенсирует износ за счёт постоянного усилия пружины.

Сфера применения

Армированные манжеты этого типоразмера используются в машиностроении, автомобильной и тракторной технике, сельхозмашинах, дорожно-строительном оборудовании, насосном и компрессорном хозяйстве. Их ставят в редукторы, коробки передач, раздаточные коробки, мотор-редукторы, ступицы колёс, шпиндельные узлы и приводы насосов — везде, где вращающийся вал выходит из корпуса с жидкой или пластичной смазкой.

В промышленности уплотнение востребовано в металлургии и горном оборудовании, на конвейерных линиях, в станках и электродвигателях общепромышленного назначения. Исполнение без пыльника (тип 1) применяют там, где со стороны внешней среды нет интенсивного запыления и абразивных частиц.

Как применяется и монтируется

Перед установкой проверяют чистоту посадочного гнезда корпуса, отсутствие задиров на валу и состояние рабочей кромки изделия. Манжету запрессовывают в отверстие диаметром 85 мм специальной оправкой, опирающейся на наружную поверхность, без перекоса; рабочую кромку и шейку вала смазывают тем же маслом, с которым уплотнение будет работать. При проходе через шпоночные пазы и шлицы вала используют монтажные конусы, чтобы не порезать кромку и не сорвать браслетную пружину.

Уплотнение рассчитано на масла, бензин, дизельное топливо и минеральные смазки при температурах примерно от −45 до +100 °C; для горячего пара, агрессивных кислот и щелочей резина группы 2 не предназначена.

Стойкость и условия эксплуатации

Бутадиен-нитрильный каучук устойчив к нефтепродуктам, минеральным маслам и пластичным смазкам, сохраняет эластичность кромки при отрицательных температурах и умеренном нагреве узла. Манжета работает при невысоком избыточном давлении в полости и рассчитана на типовые окружные скорости валов редукторного оборудования. Для сред с высокой химической агрессивностью, перегретой воды, пара и контакта с озоном в концентрациях выше атмосферных подбирают уплотнения из других групп резин.

Как выбрать

• Сверьте посадочные размеры: диаметр вала, диаметр отверстия корпуса и ширину манжеты с фактическим узлом.
• Оцените рабочую среду — для масел и топлив подходит группа 2 (БНК), для других сред нужен иной материал.
• Определите необходимость пыльника: тип 1 — без него, для чистых внутренних полостей; при запылении выбирают тип 2.
• Уточните соответствие ГОСТ 8752-79 и при нестандартных условиях согласуйте изготовление по чертежу или ТЗ.

Поставка

Отгружаем продукцию по всей России юридическим лицам и индивидуальным предпринимателям, работаем партиями под нужды производственных и ремонтных служб, без розницы. Единица измерения — шт, доставка организуется в ваш регион удобным транспортом. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и поможет подобрать манжеты под параметры узла.
