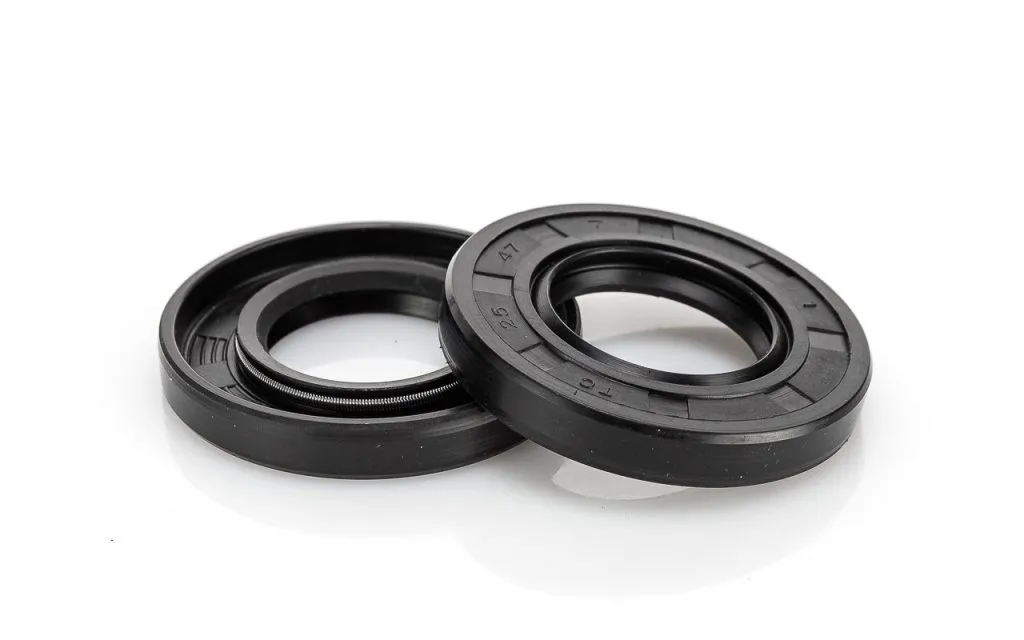

Арматураланған манжета УРТ 1.2-360*400-20 ГОСТ 8752-79

Манжета армированная 1.2-360*400-20 — резинометаллическое уплотнение для вращающихся валов диаметром 360 мм, изготовленное по ГОСТ 8752-79 из маслобензостойкой резины на основе бутадиен-нитрильного каучука (NBR). Купить Манжета УРТ армированная 1.2-360*400-20 ГОСТ 8752-79 можно партиями для комплектации редукторов, насосов и электродвигателей. В маркировке цифра 1 означает исполнение с одной рабочей кромкой без пыльника, 2 — вторую группу резины (маслобензостойкая), 360 — диаметр вала, 400 — наружный диаметр посадочного отверстия в корпусе, 20 — высота (ширина) уплотнения.

Конструктивно изделие включает стальной армирующий каркас, обеспечивающий жёсткость и точную геометрию посадки, эластичный резиновый корпус и браслетную пружину, поджимающую рабочую кромку к валу. Такая схема создаёт постоянное удельное давление по контактной линии и компенсирует износ кромки в процессе работы.

Сфера применения

Уплотнение применяется в машиностроении, нефтегазовой отрасли, металлургии, энергетике и ремонтных производствах. Типовые узлы — выходные и промежуточные валы редукторов, корпуса насосов, шпиндели станков, валы электродвигателей, картеры коробок передач и ведущих мостов, приводы конвейеров, гидравлические и пневматические агрегаты.

Манжета группы 2 предназначена для контакта с нефтепродуктами: индустриальными и трансмиссионными маслами, бензином, дизельным топливом. Она предотвращает утечку рабочей среды из узла наружу и одновременно защищает подшипниковую полость от пыли и грязи со стороны рабочей кромки.

Как применяется и монтируется

Перед установкой посадочное отверстие в корпусе и шейку вала проверяют на отсутствие заусенцев, забоин и рисок, рабочую кромку и поверхность вала смазывают тонким слоем рабочего масла. Изделие запрессовывают строго перпендикулярно оси с помощью оправки, опирающейся на наружную металлическую обойму, — без перекосов и ударов по эластичной части. При проходе через шлицы, шпонки или резьбу используют монтажный конус, чтобы не повредить кромку и не сдёрнуть пружину.

Резина группы 2 рассчитана на работу в нефтепродуктах при температуре от −30 до +100 °C; для агрессивных кислот, щелочей и перегретого пара применяют манжеты из других групп резиновых смесей.

Стойкость и условия эксплуатации

Бутадиен-нитрильный каучук устойчив к минеральным маслам, бензину, дизельному топливу и большинству консистентных смазок на нефтяной основе. Изделие сохраняет эластичность и герметизирующие свойства при умеренных отрицательных и повышенных температурах. NBR не рекомендуется для контакта с концентрированными кислотами и щелочами, кетонами, ароматическими растворителями и озоном высокой концентрации; для горячей воды и пара применяют уплотнения из других резиновых смесей.

Как выбрать

• Подберите группу резины под рабочую среду: группа 2 — для масел и топлива, для воды или агрессивных сред нужны другие группы.
• Сверьте посадочные размеры: диаметр вала, наружный диаметр под корпус и высоту манжеты — они должны точно соответствовать чертежу узла.
• Уточните исполнение по числу кромок и наличию пыльника: тип 1 — одна кромка без пыльника, для чистых полостей без интенсивного загрязнения.
• Проверьте соответствие ГОСТ 8752-79, окружную скорость вала и давление в уплотняемой полости.

Поставка

Отгружаем армированные манжеты партиями по всей России юридическим лицам и индивидуальным предпринимателям, без розничной продажи. Единица измерения — шт, возможна комплектация типоразмерного ряда под ремонтные программы и серийное производство. Оставьте заявку с указанием обозначения по ГОСТ и требуемого количества — менеджер подготовит коммерческое предложение и при необходимости поможет с подбором аналогов по группе резины и посадочным размерам.
