Арматураланған УРТ манжетасы 1.2-22*35-7 ГОСТ 8752-79

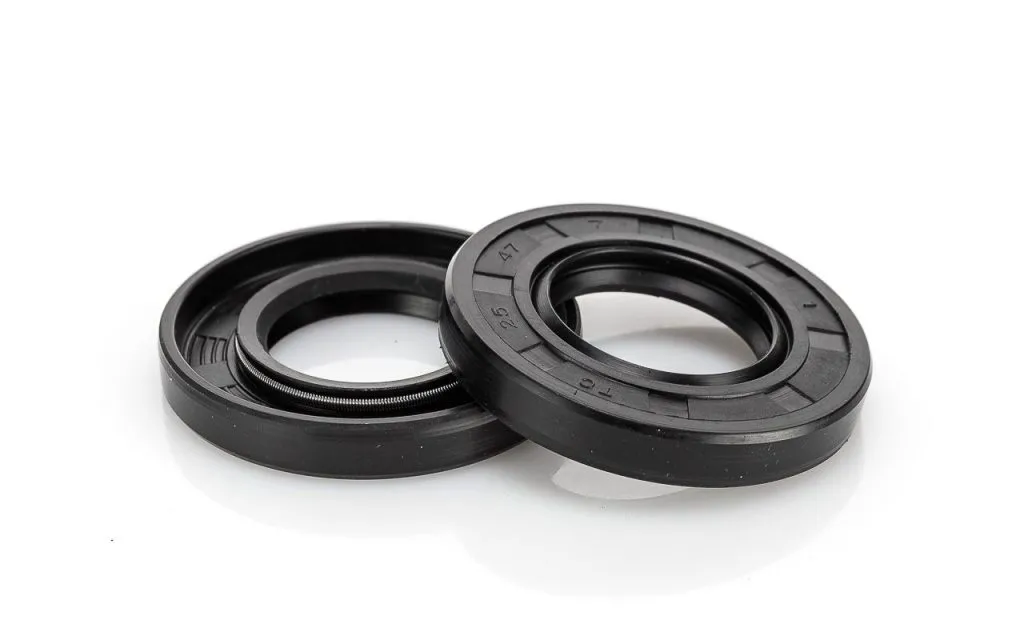

Манжета армированная 1.2-22*35-7 по ГОСТ 8752-79 — резиновое уплотнительное изделие со стальным каркасом и браслетной пружиной, предназначенное для герметизации вращающихся валов. Купить манжету УРТ 1.2-22*35-7 целесообразно для узлов, где требуется удержать масло или топливо внутри корпуса и не допустить попадания загрязнений извне. Обозначение расшифровывается так: «1» — тип конструкции (без пыльника), «2» — группа резины (маслобензостойкая), 22 мм — внутренний диаметр (под вал), 35 мм — наружный диаметр (под посадочное отверстие), 7 мм — высота сечения.

Сфера применения

Армированные манжеты этого типоразмера широко используются в машиностроении, автомобильной и сельскохозяйственной технике, насосном и компрессорном оборудовании. Их устанавливают в редукторы, мотор-редукторы, коробки передач, картеры двигателей внутреннего сгорания, гидравлические и масляные насосы, электродвигатели, шпиндельные узлы станков.

Изделие работает на выходных и промежуточных валах, валах ведущих шестерён, в опорах подшипниковых узлов — везде, где необходимо разделить полость с маслом или топливом и внешнюю среду при вращательном движении вала.

Как применяется и монтируется

Уплотнение запрессовывается в посадочное гнездо корпуса с помощью оправки, опирающейся на внешнюю металлическую обойму — удары непосредственно по резине и кромке недопустимы. Перед монтажом посадочные поверхности и шейку вала очищают, рабочую кромку и пружину смазывают тем же маслом, в котором будет работать узел. Заходную фаску вала рекомендуется выполнить плавной, чтобы не подвернуть и не порезать уплотняющую кромку при установке. Браслетная пружина должна оставаться в канавке и обеспечивать постоянный натяг кромки на вал.

Исполнение без пыльника (тип 1) рассчитано на относительно чистые внутренние полости; при работе в условиях пыли, абразива или брызг воды снаружи следует выбирать манжету с пыльником (тип 2).

Стойкость и условия эксплуатации

Резина группы 2 устойчива к минеральным маслам, бензину, дизельному топливу и смазочным материалам на нефтяной основе. Изделие сохраняет работоспособность в диапазоне температур от −45 до +100 °C при давлении в уплотняемой полости не более 0,05 МПа и окружной скорости вала до 20 м/с. Для агрессивных химических сред, перегретого пара, концентрированных кислот и щелочей данная группа резины не предназначена — в таких случаях подбирают манжеты из иных эластомеров.

Как выбрать

• Сверить внутренний и наружный диаметры с фактическим размером вала и посадочного отверстия, проверить высоту сечения 7 мм.
• Подобрать тип конструкции: с пыльником или без — в зависимости от загрязнённости внешней среды.
• Учесть группу резины относительно рабочей среды (масло, топливо, вода, химия).
• Проверить соответствие ГОСТ 8752-79 и допустимые параметры по температуре, давлению и скорости вращения.

Поставка

Отгружаем манжеты армированные юридическим лицам и индивидуальным предпринимателям по всей России партиями, без розничной продажи. Единица измерения — шт. Возможна комплектация заказа сопутствующими уплотнениями, кольцами и прокладками. Оставьте заявку через сайт или направьте спецификацию — менеджер подготовит коммерческое предложение и поможет подобрать аналог при отсутствии нужного типоразмера.
