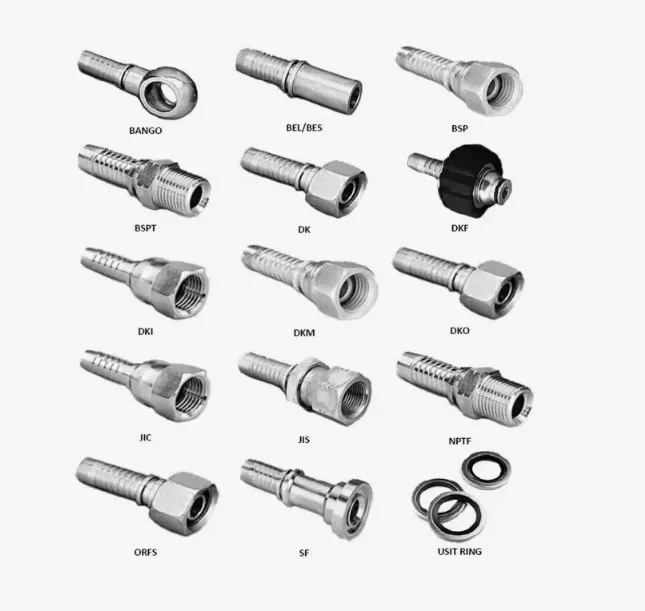

ORFS 9/16 45 (8 мм)

Угловой фитинг ORFS 9/16 45 (8 мм) — стальное концевое соединение для рукавов высокого давления с условным проходом DN8, предназначенное для опрессовки на обжимную муфту РВД. Купить ORFS 9/16 45° для гидросистем можно партиями для комплектации производства и сервисных служб. Обозначение ORFS (O-Ring Face Seal) указывает на торцевое уплотнение резиновым кольцом, резьба 9/16-18 UNF — дюймовая мелкая, угол 45° обеспечивает компактную трассировку рукавов в стеснённых узлах.

Сфера применения

Фитинг используется при сборке рукавов высокого давления для гидроприводов строительной, дорожной и сельскохозяйственной техники: экскаваторов, погрузчиков, тракторов, комбайнов, асфальтоукладчиков. В промышленном оборудовании соединение применяется в гидростанциях прессов, станков, литейных машин, подъёмных механизмов, а также в коммунальной и лесозаготовительной технике.

Торцевое уплотнение с O-ring обеспечивает герметичность в высоконагруженных гидролиниях, где требуется устойчивость к вибрации и пульсациям давления. Угловое исполнение 45° востребовано в местах, где прямой фитинг создаёт излишний радиус изгиба рукава или конфликтует с соседними элементами конструкции.

Как применяется и монтируется

Изделие напрессовывается на рукав высокого давления внутренним диаметром 8 мм с помощью обжимной муфты на опрессовочном станке по карте усилий, соответствующей типу рукава. Ответная часть навинчивается на штуцер с плоским торцом и кольцом O-ring; затяжка выполняется тарированным ключом до момента, указанного производителем гидрооборудования, без перетяжки, которая может деформировать уплотнительное кольцо. Перед сборкой проверяют чистоту торцов и целостность резинового кольца.

Соединения ORFS рассчитаны на работу с минеральными гидравлическими маслами, водой и водно-масляными эмульсиями; для агрессивных химических сред и пара применять не следует.

Стойкость и условия эксплуатации

Стальной корпус с цинковым антикоррозионным покрытием сохраняет работоспособность в диапазоне -40…+100 °C при рабочем давлении до 41,5 МПа. Уплотнение совместимо с маслами на минеральной основе, эмульсиями и технической водой. При работе с биоразлагаемыми и синтетическими жидкостями необходимо подобрать материал O-ring под конкретную среду; для пара, концентрированных кислот и щелочей соединения ORFS из углеродистой стали не применяют.

Как выбрать

• Внутренний диаметр рукава: DN8 (8 мм) — должен совпадать с проходом фитинга и обжимной муфты.
• Резьба и тип уплотнения ответной части: 9/16-18 UNF под торцевое кольцо ORFS.
• Угол исполнения: 45° для компактной разводки; при иных условиях рассматривают прямые или 90°.
• Совместимость материала O-ring с рабочей средой и температурой эксплуатации.

Поставка

Отгрузка по всей России юридическим лицам и ИП партиями для производственных и ремонтных задач, единица измерения — шт. Доставка организуется в ваш регион удобным транспортом. Оставьте заявку — менеджер подготовит коммерческое предложение, уточнит совместимость с вашим типоразмером РВД и поможет подобрать сопутствующие муфты и переходники.
