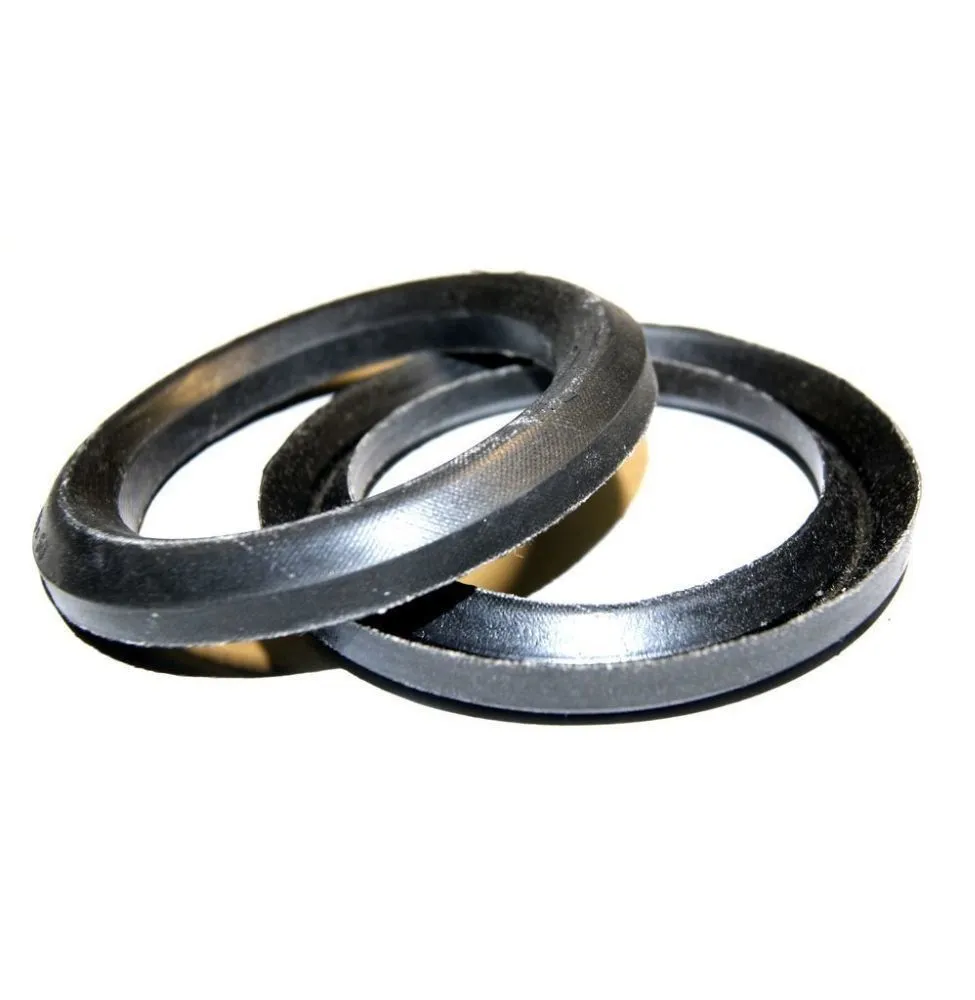

Кольцо нажимное КН 20*30 ГОСТ 22707-77

Кольцо нажимное КН 20×30 — элемент шевронного уплотнительного комплекта по ГОСТ 22704-77, изготовленный из резинотканевого композита. Купить кольцо нажимное КН 20*30 ГОСТ 22707-77 целесообразно при комплектации и ремонте гидравлических и пневматических цилиндров с возвратно-поступательным движением штока или поршня. Обозначение КН расшифровывается как «кольцо нажимное», а 20×30 — внутренний и наружный диаметры в миллиметрах, определяющие посадочные размеры в уплотнительной канавке.

В составе сборки нажимной элемент устанавливается со стороны рабочего давления и передаёт усилие поджатия на пакет шевронных манжет (М), который, в свою очередь, опирается на опорное кольцо (КО). Коническая рабочая поверхность изделия повторяет геометрию шеврона и обеспечивает равномерное распределение нагрузки по всем манжетам пакета.

Сфера применения

Шевронные уплотнения с нажимным кольцом востребованы в машиностроении, металлургии, нефтегазовом и горно-шахтном оборудовании, в прессовом и гидрофицированном инструменте. Изделие применяется в штоковых и поршневых группах гидроцилиндров, в плунжерных насосах, прессах, домкратах, манипуляторах и гидравлике мобильной техники. Подходит для герметизации соединений, работающих с водой, маслами, эмульсиями и сжатым воздухом.

Как применяется и монтируется

Кольцо устанавливается в уплотнительную канавку последним в пакете — между шевронными манжетами и нажимной втулкой (грундбуксой). Перед монтажом посадочные поверхности и сам элемент очищают, кромки фасок притупляют, рабочие поверхности смазывают тонким слоем рабочей жидкости. Затяжка нажимной гайки выполняется равномерно, без перекоса: чрезмерное усилие приводит к выдавливанию манжет и росту трения, недостаточное — к утечкам. После приработки рекомендуется проверить момент затяжки.

Резинотканевый композит рассчитан на воду, минеральные масла, эмульсии и воздух при возвратно-поступательном движении; для агрессивных химических сред и высокотемпературного пара применять не следует.

Стойкость и условия эксплуатации

Материал устойчив к минеральным маслам, водомасляным эмульсиям и технической воде, сохраняет работоспособность в широком температурном диапазоне, заявленном для шевронных комплектов по ГОСТ. Не предназначен для работы в концентрированных кислотах и щелочах, органических растворителях, а также в средах с высоким содержанием абразива без дополнительной защиты. При вращательном движении вала шевронное уплотнение не применяется — только при возвратно-поступательном.

Как выбрать

• Сверьте внутренний и наружный диаметры с размерами штока и расточки канавки — посадка КН 20×30 должна соответствовать паспортным размерам узла.
• Убедитесь, что рабочая среда и температура соответствуют возможностям резинотканевого композита.
• Подбирайте нажимное кольцо в комплекте с опорным кольцом и шевронными манжетами того же типоразмера по ГОСТ 22704-77.
• При нестандартных размерах возможно изготовление по чертежу или техническому заданию.

Поставка

Реализация ведётся по всей России юридическим лицам и ИП, партиями под производственные и ремонтные нужды; розничная продажа не осуществляется. Единица измерения — шт. Доставка организуется в ваш регион транспортными компаниями. Оставьте заявку — менеджер подготовит коммерческое предложение и поможет подобрать сопрягаемые элементы шевронного комплекта под параметры вашего оборудования.
