Мойынтірек 11308 (1309К+Н309) 40*100*39мм

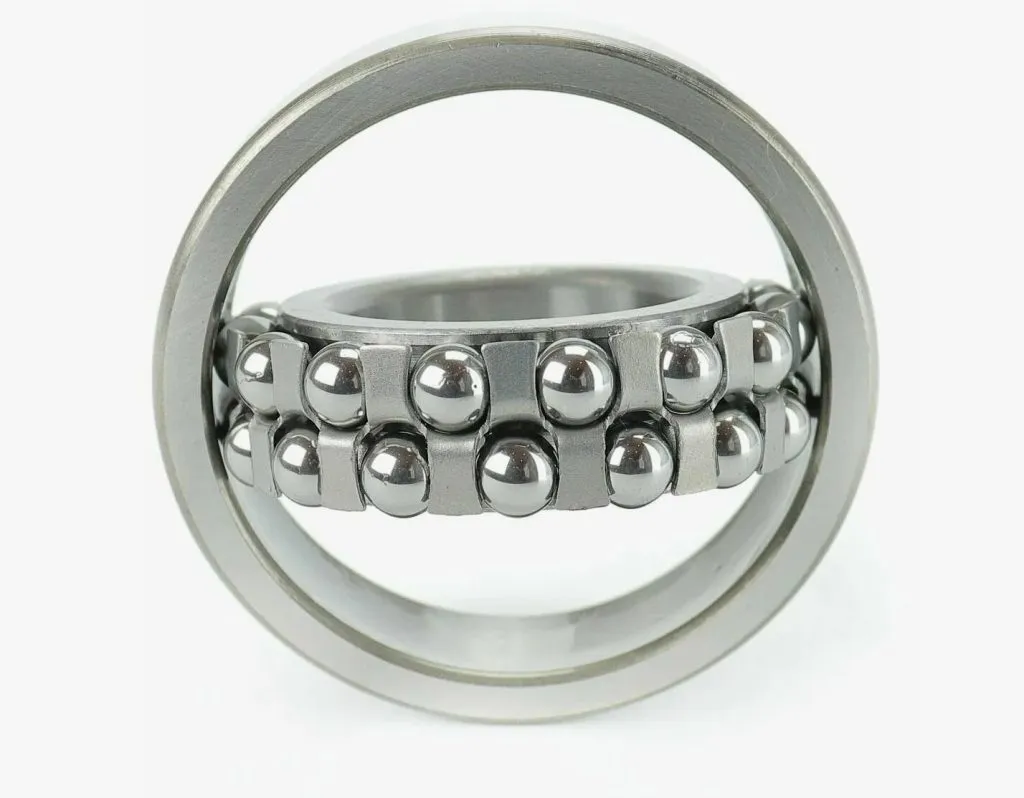

Подшипник 11308 — шариковый радиальный сферический двухрядный узел, поставляемый в комплекте с закрепительной втулкой Н309. Обозначение 1309К указывает на коническое отверстие внутреннего кольца (конусность 1:12), предназначенное для фиксации на гладком валу именно через втулку. Габаритные размеры — 40×100×39 мм, изготовление по ГОСТ 28428-90. Купить подшипник 11308 (1309К+Н309) 40*100*39мм можно с доставкой в любой регион России.

Сфера применения

Сферические двухрядные подшипники этого типоразмера востребованы везде, где валы работают в условиях возможной несоосности опор или прогиба. Конвейерные системы, промышленные вентиляторы и дымососы, приводные трансмиссии, зерноочистительные и сушильные комплексы в сельском хозяйстве, текстильное и деревообрабатывающее оборудование — типичные области эксплуатации.

Конструкция с закрепительной втулкой особенно удобна при монтаже на гладкие валы без ступеней и заплечиков: она позволяет надёжно зафиксировать подшипник в осевом направлении без дополнительной механической обработки вала. Это упрощает ремонт и замену узлов в полевых условиях — на фермах, карьерах, удалённых производственных площадках.

Как применяется и монтируется

Внутреннее кольцо с коническим отверстием надевается на втулку Н309, которая предварительно устанавливается на гладкий вал. Затяжка выполняется гайкой втулки с контролем радиального зазора — по мере осевого перемещения втулки зазор уменьшается до нормированного значения. Контроль осуществляется щупом или по осевому смещению внутреннего кольца. После затяжки гайка стопорится отгибной шайбой. Перед монтажом рекомендуется нанести тонкий слой смазки на посадочные поверхности втулки и вала.

Сферическая дорожка наружного кольца допускает перекос валов до 2–3°, однако при постоянной работе на предельных углах ресурс узла снижается. Оптимальная несоосность для длительной эксплуатации — не более 1–1,5°.

Стойкость и условия эксплуатации

Кольца и шарики изготовлены из подшипниковой стали ШХ15 по ГОСТ 801-78, что обеспечивает высокую контактную прочность и износостойкость. Диапазон рабочих температур составляет от −30 до +120 °C при использовании стандартных пластичных смазок. При необходимости эксплуатации в условиях повышенных температур следует подбирать специальные термостойкие смазочные материалы. Подшипник воспринимает радиальные нагрузки и ограниченные осевые в обоих направлениях, класс точности — 0 (нормальный) по ГОСТ 520.

Как выбрать

• Убедитесь, что диаметр вала соответствует посадочному диаметру закрепительной втулки Н309 (вал ∅40 мм).
• Проверьте соответствие расчётных нагрузок и частот вращения паспортным характеристикам подшипника 1309К.
• Оцените реальный угол несоосности опор — при перекосе свыше 2–3° рассмотрите сфероролики.
• Выбирайте смазку с учётом температурного режима и среды эксплуатации (пыль, влага, химические пары).

Поставка

Продажа по всей России юридическим лицам и индивидуальным предпринимателям, поставка партиями. Единица измерения — штука, комплект включает подшипник 1309К и закрепительную втулку Н309. Доставка организуется в любой регион. Оставьте заявку — менеджер подготовит коммерческое предложение, поможет с подбором аналогов и уточнит сроки поставки.
