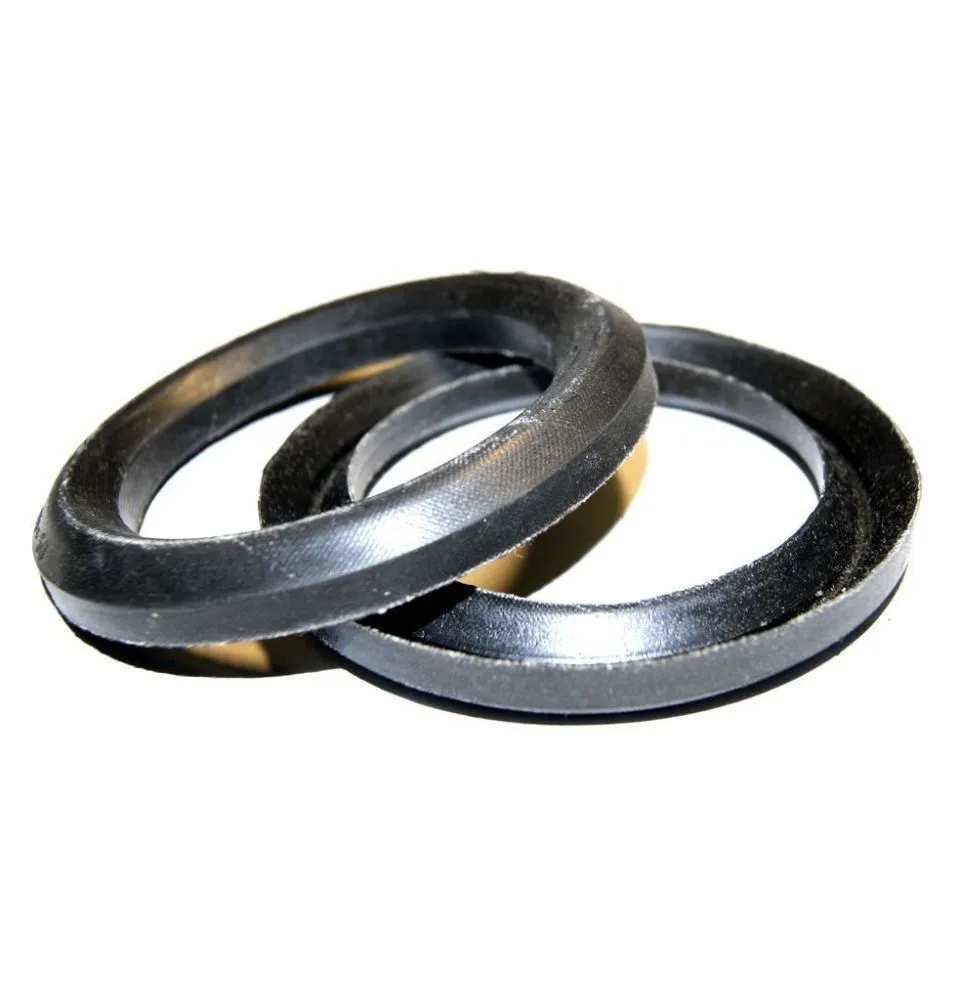

Манжета шевронная М 600*650 ГОСТ 22704-77

Уплотнительный комплект для гидравлических устройств возвратно-поступательного действия — купить манжету шевронную М 600*650 ГОСТ 22704-77 целесообразно при обслуживании и ремонте крупногабаритных гидроцилиндров, прессов и плунжерных узлов. Изделие выполнено из резины с тканевой прослойкой, имеет V-образный (шевронный) профиль и обозначение «М» — многорядная конструкция, рассчитанная на повышенные давления. Внутренний диаметр 600 мм, наружный — 650 мм.

Сфера применения

Шевронные уплотнения такого типоразмера востребованы в тяжёлом машиностроении и металлургии: гидравлические прессы для штамповки и ковки, гидроцилиндры прокатных станов, прессовое оборудование для брикетирования, подъёмно-транспортные механизмы с крупными плунжерами. Применяются также в энергетическом машиностроении и при изготовлении гидравлики для горнодобывающей техники.

Конструкция комплекта включает нажимное кольцо, набор уплотнительных манжет шевронного профиля и опорное кольцо. Количество рабочих элементов в пакете определяется по таблице ГОСТ 22704-77 исходя из рабочего давления и диаметра штока.

Как применяется и монтируется

Комплект устанавливают в проточку сальниковой камеры цилиндра последовательно: опорное кольцо, пакет шевронных манжет (вершинами в сторону рабочей среды), нажимное кольцо. Перед монтажом канавку и поверхность штока очищают, манжеты смазывают рабочей жидкостью. Затяжку нажимного фланца выполняют равномерно по диагонали, контролируя отсутствие перекосов; чрезмерное усилие приводит к росту трения и преждевременному износу пакета.

Шевронные уплотнения этого исполнения работают при скоростях скольжения до 0,5 м/с — для высокоскоростных приводов и вращающихся валов они не предназначены, там применяют другие типы манжет.

Стойкость и условия эксплуатации

Резинотканевый материал устойчив к воде, минеральным маслам, эмульсиям типа «масло в воде» и нефтепродуктам в диапазоне рабочих температур от -30 до +100 °C при давлениях до 50 МПа. Изделие не рекомендуется для агрессивных кислот и щелочей, концентрированных растворителей, перегретого пара и сред с температурой выше указанного предела — для таких условий подбирают манжеты из специальных эластомеров.

Как выбрать

• Сверить внутренний и наружный диаметры с размерами штока и сальниковой камеры цилиндра.
• Проверить соответствие рабочего давления и температуры среды паспортным значениям ГОСТ 22704-77.
• Уточнить количество манжет в пакете по таблице стандарта для конкретного давления.
• При нестандартных типоразмерах или особых средах возможно изготовление по чертежу заказчика.

Поставка

Реализация ведётся по всей России юридическим лицам и ИП, поставка партиями для производственных и ремонтных нужд, розница не предусмотрена. Единица измерения — шт. Оставьте заявку с указанием требуемого количества и условий эксплуатации — менеджер подготовит коммерческое предложение и поможет подобрать комплект под параметры вашей гидросистемы.
