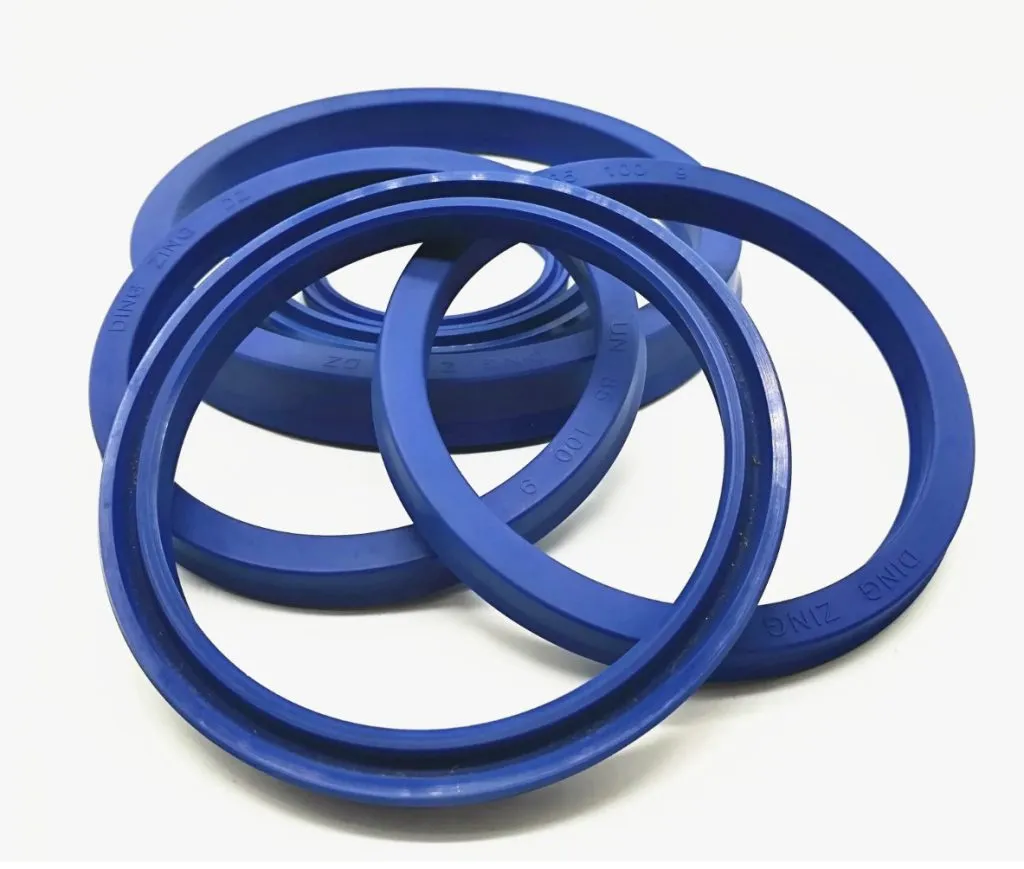

Полиуретан пневматикалық манжета 1-160 ГОСТ 6678-72

Манжета пневматическая 1-160 — уплотнительное кольцо воротникового типа из полиуретана, изготовленное по ГОСТ 6678-72 и предназначенное для герметизации подвижных соединений в пневмоприводе. Цифра «1» в обозначении указывает на одинарную конструкцию (для одностороннего действия), «160» — номинальный диаметр уплотняемой поверхности в миллиметрах. Купить манжету пневматическую 1-160 из полиуретана целесообразно там, где требуется ресурс выше, чем у резиновых аналогов, и стойкость к маслам и озону.

Сфера применения

Изделие используется в пневмоцилиндрах и пневмоприводах общепромышленного назначения, в системах пневмоавтоматики и пневмоаппаратуре станков, прессов, манипуляторов, упаковочного и пищевого оборудования. Применяется в машиностроении, металлургии, химической и нефтегазовой отрасли, в строительной технике и установках ЖКХ — везде, где исполнительные механизмы работают на сжатом воздухе.

Манжета герметизирует пары трения возвратно-поступательного движения: устанавливается на поршень или шток пневмоцилиндра, перекрывая зазор между подвижной деталью и цилиндром или направляющей втулкой. Рабочая среда — сжатый воздух, в том числе с примесью масляного тумана от лубрикатора.

Как применяется и монтируется

Перед установкой проверяют чистоту посадочных канавок и кромок, отсутствие забоин и заусенцев на штоке или поршне. Уплотнение заводят в канавку без перегибов и скручивания, рабочую кромку «воротника» ориентируют в сторону рабочего давления. Поверхности и саму манжету смазывают тонким слоем пневматической смазки, совместимой с полиуретаном. Сборку ведут плавно, без острого инструмента у кромки, чтобы не повредить уплотняющий поясок; при необходимости используют монтажные оправки и фаски на сопрягаемых деталях.

Полиуретановая манжета рассчитана на сжатый воздух при умеренных температурах и давлениях; для агрессивных сред, перегретого пара и гидравлики высокого давления применяют уплотнения других типов и материалов.

Стойкость и условия эксплуатации

Полиуретан отличается высокой износостойкостью, стойкостью к минеральным маслам и топливам, к воздействию озона и атмосферного старения, хорошо держит механические нагрузки и сохраняет упругость кромки. Материал не предназначен для длительного контакта с горячей водой и паром, с концентрированными кислотами и щелочами, а также для эксплуатации при температурах за пределами диапазона, заданного для пневматических манжет. В перечисленных средах применяют изделия из специализированных эластомеров.

Как выбрать

• Соответствие типоразмера ГОСТ 6678-72 и геометрии посадочной канавки (диаметр 160 мм, тип 1).
• Совместимость материала с рабочей средой — для сжатого воздуха с масляным туманом полиуретан оптимален.
• Соответствие рабочего давления и температуры условиям, указанным для данного типа уплотнения.
• Возможность изготовления манжет нестандартных размеров по чертежу или техническому заданию заказчика.

Поставка

Отгрузка ведётся по всей России юридическим лицам и индивидуальным предпринимателям, партиями под производственные и ремонтные нужды; розничная продажа не осуществляется. Единица измерения — шт. Оставьте заявку с указанием количества и требуемых типоразмеров — менеджер подготовит коммерческое предложение и поможет с подбором уплотнений под конкретный узел.
