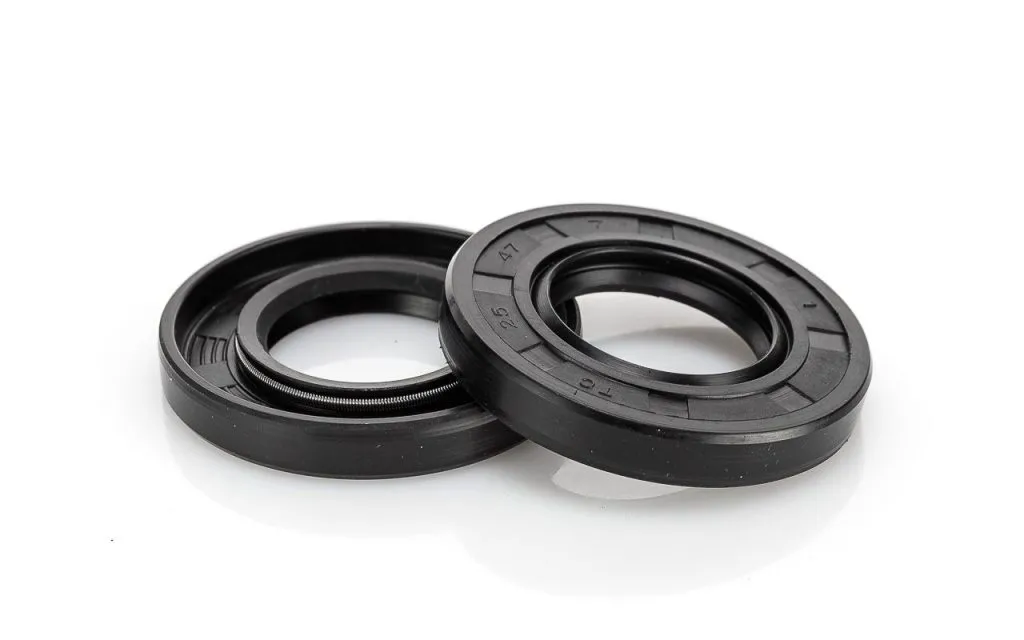

УРТ арматураланған манжета 1.2-22*32-7 ГОСТ 8752-79

Манжета армированная — резинометаллическое уплотнение вращающегося вала, предназначенное для удержания смазочной или рабочей жидкости в корпусе узла и защиты внутренней полости от попадания пыли и влаги. Купить манжету УРТ армированную 1.2-22*32-7 ГОСТ 8752-79 имеет смысл там, где требуется компактное и надёжное контактное уплотнение для соединения вал–корпус. В обозначении: «1» — конструкция типа 1 (однокромочная, без пыльника), «2» — группа резины на основе бутадиен-нитрильного каучука (СКН), стойкая к нефтепродуктам, далее — посадочные размеры (диаметр вала 22 мм, диаметр гнезда в корпусе 32 мм, высота 7 мм).

Сфера применения

Изделие используется в общем машиностроении, автомобильной и сельскохозяйственной технике, станкостроении, насосном и редукторном оборудовании. Типовые узлы — выходные и промежуточные валы редукторов, шпиндели насосов, валы электродвигателей, входные валы коробок передач, мотор-редукторы, валы вентиляторов и компрессоров.

В этих узлах уплотнение работает на границе вращающегося вала и неподвижного корпуса, препятствуя утечке масла или консистентной смазки наружу. Применяется также в ремонтных комплектах ДВС, мостов и трансмиссий, где требуется восстановление герметичности по штатному посадочному месту.

Как применяется и монтируется

Перед установкой проверяют состояние шейки вала и посадочного отверстия: задиры, риски и коррозия на рабочей поверхности недопустимы. Манжета запрессовывается в гнездо корпуса с помощью оправки, по наружному диаметру, без перекоса; рабочая кромка должна быть обращена в сторону уплотняемой среды. Кромку и вал перед монтажом смазывают тонким слоем рабочего масла, через резьбу и шлицы вала проводят через защитный конус, чтобы не повредить уплотняющую губу и браслетную пружину.

Исполнение группы 2 на основе СКН рассчитано на работу с минеральными маслами и топливами; для агрессивных химических сред, перегретого пара и горячих синтетических жидкостей следует подбирать манжеты из других эластомеров.

Стойкость и условия эксплуатации

Бутадиен-нитрильный каучук обеспечивает стойкость к минеральным маслам, бензину, дизельному топливу и пластичным смазкам на нефтяной основе. Стальное армирующее кольцо удерживает геометрию посадки, браслетная пружина поддерживает постоянное прижатие кромки к валу. Резина данной группы не предназначена для длительного контакта с кетонами, хлорированными растворителями, концентрированными кислотами и щелочами, а также для работы в перегретом водяном паре.

Как выбрать

• Сверить посадочные размеры (диаметр вала, диаметр гнезда, высоту) с чертежом или старой манжетой.
• Подобрать группу резины под рабочую среду — для нефтепродуктов подходит группа 2 (СКН).
• Определиться с конструкцией: тип 1 — без пыльника, для чистых полостей; при наличии пыли и грязи выбирают исполнение с пыльником.
• Убедиться в соответствии ГОСТ 8752-79 и возможности изготовления нестандартных типоразмеров по ТЗ.

Поставка

Реализация ведётся по всей России юридическим лицам и индивидуальным предпринимателям, поставка партиями под производственные и ремонтные нужды, не розница. Единица измерения — шт, доставка организуется в ваш регион удобным транспортом. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и поможет с подбором аналогов или сопутствующих уплотнений.
