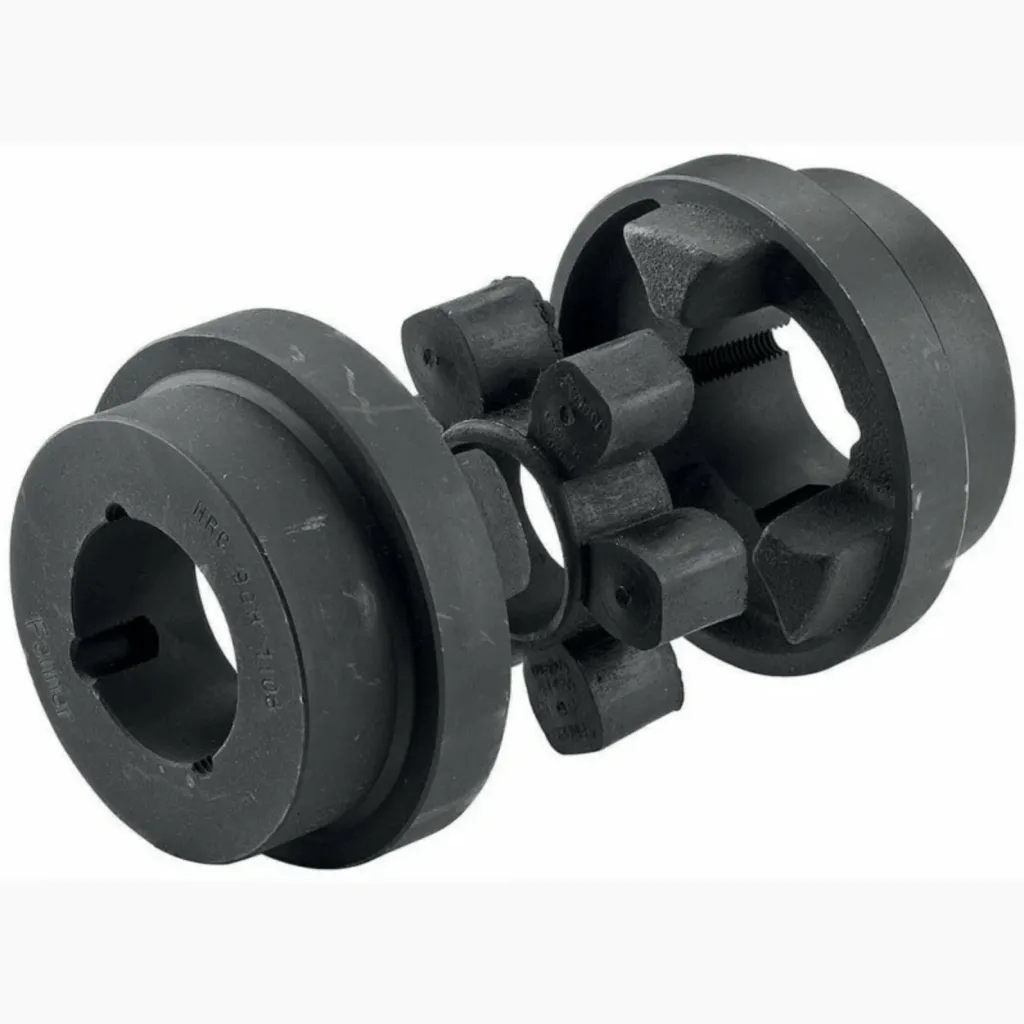

Серпімді муфталарға арналған УРТ жұлдызшасы 30*60*15 (25-У3) ГОСТ 14084-93

Шестилучевой упругий элемент из резины предназначен для установки в кулачковую муфту со звёздочкой типоразмера 25-У3 по ГОСТ 14084-93. Купить звёздочку УРТ для муфт упругих 30*60*15 (25-У3) ГОСТ 14084-93 целесообразно при ремонте и комплектации приводов, где требуется компенсация смещений валов и смягчение пиковых нагрузок. Маркировка 25-У3 указывает на номинальный передаваемый крутящий момент муфты 25 Н·м и климатическое исполнение У3 — для эксплуатации в умеренном климате под навесом или в помещении. Размеры 30×60×15 мм соответствуют внутреннему и наружному диаметрам, а также высоте элемента.

Сфера применения

Резиновая звёздочка устанавливается в упругие муфты, соединяющие валы электродвигателей с насосами, вентиляторами, компрессорами, редукторами и другими механизмами. Такие муфты востребованы в энергетике и теплоснабжении, водоканале и ЖКХ, на объектах нефтегаза, в химической промышленности, машиностроении и металлургии — везде, где привод работает с переменной нагрузкой и требуется демпфирование вибраций.

Шестилучевая форма обеспечивает передачу крутящего момента через эластичные сегменты, расположенные между кулачками полумуфт. Это позволяет компенсировать радиальные, угловые и осевые смещения валов, возникающие при монтаже, тепловых расширениях и износе подшипников.

Как применяется и монтируется

Звёздочка вкладывается между кулачками двух полумуфт без дополнительного крепежа: лучи входят в пазы и удерживаются геометрией соединения. Перед установкой проверяют соосность валов и зазор между полумуфтами по чертежу изделия. Замена выполняется при разведении полумуфт по оси — без демонтажа подшипниковых узлов. После сборки контролируют биение и отсутствие задиров на кулачках, которые могут ускорить износ резинового элемента.

Элемент рассчитан на работу в диапазоне от −40 до +50 °C и не предназначен для прямого контакта с маслами, топливом и агрессивными средами — при таких условиях требуется маслобензостойкое исполнение.

Стойкость и условия эксплуатации

Резина общего назначения сохраняет упругость при умеренных температурах и стойка к воздействию атмосферных факторов, влаги и пыли. Твёрдость 65–75 единиц по Шору А и прочность при растяжении не менее 8 МПа при относительном удлинении не менее 200 % обеспечивают работоспособность при ударных и знакопеременных нагрузках. Длительный контакт с нефтепродуктами, растворителями, кислотами и щелочами, а также эксплуатация выше указанного температурного диапазона приводят к ускоренной деградации материала.

Как выбрать

• Сверьте типоразмер муфты (25-У3) и передаваемый крутящий момент с паспортом привода.
• Проверьте посадочные размеры: внутренний диаметр 30 мм, наружный 60 мм, высоту 15 мм.
• Убедитесь, что климатическое исполнение и температурный режим соответствуют условиям эксплуатации.
• При работе со специфическими средами уточните возможность поставки изделия из маслостойкой резины.

Поставка

Отгружаем упругие элементы муфт партиями юридическим лицам и ИП по всей России, доставка организуется в ваш регион. Единица измерения — шт. Оставьте заявку с указанием типоразмера и требуемого количества — менеджер подготовит коммерческое предложение и при необходимости поможет подобрать аналог под параметры вашего привода.
