Серпімді муфталарға арналған УРТ жұлдызша 10.5*42*10,5 (6,3-У3) ГОСТ 14084-93

Резиновый упругий элемент шестилучевой формы для муфт типа МУВП-«звёздочка», изготовлен по ГОСТ 14084-93. Если вам требуется купить Звёздочку УРТ для муфт упругих 10.5*42*10,5 (6,3-У3) ГОСТ 14084-93, обратите внимание: маркировка 6,3-У3 означает типоразмер муфты с номинальным крутящим моментом 6,3 Н·м в климатическом исполнении У3 (эксплуатация в закрытых помещениях с естественной вентиляцией). Геометрия — наружный диаметр 42 мм, посадочное отверстие 10,5 мм, высота 10,5 мм, шесть лучей-выступов для зацепления с кулачками полумуфт.

Сфера применения

Звёздочка используется как упругий компенсирующий элемент в муфтах, соединяющих соосные валы малогабаритных приводов. Типовые узлы — приводы малых насосов и дозаторов, электродвигателей небольшой мощности, редукторов, вентиляторов, лабораторного и упаковочного оборудования, конвейерных линий лёгкого типа. Применение охватывает машиностроение, пищевую и химическую промышленность, ЖКХ и водоканалы, системы вентиляции и кондиционирования, КИПиА.

Резиновый шестилучевой вкладыш передаёт крутящий момент через деформацию своих лучей, что позволяет компенсировать малые осевые, радиальные и угловые смещения валов, гасить вибрации и крутильные колебания, снижать ударные нагрузки при пуске и реверсе двигателя.

Как применяется и монтируется

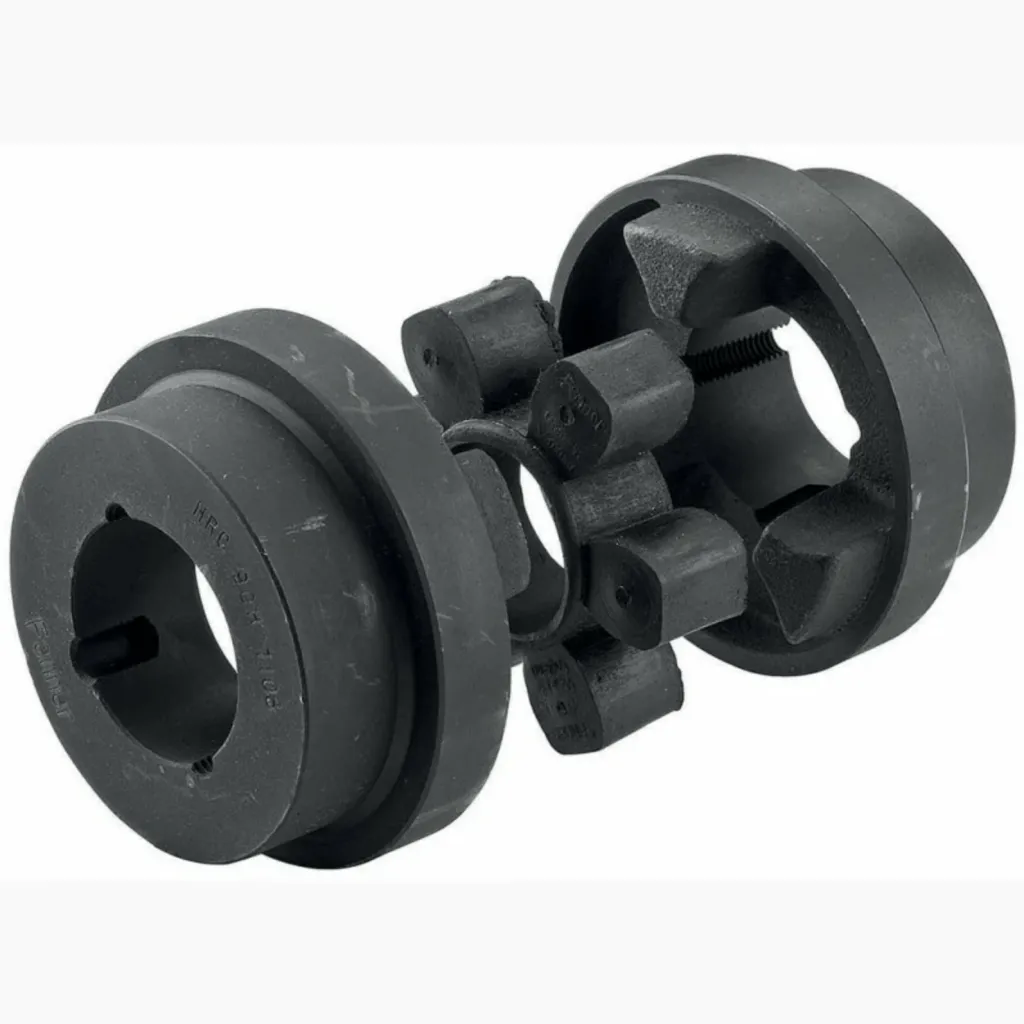

Звёздочка устанавливается между двумя кулачковыми полумуфтами так, чтобы её лучи попадали в промежутки между кулачками. Перед монтажом проверяют соосность валов и зазор между торцами полумуфт — он должен соответствовать паспорту муфты. Сборка ведётся без применения смазок на нефтяной основе, без перекосов и без осевого защемления элемента. После пробного пуска контролируют отсутствие повышенного нагрева и биений; изношенный вкладыш с просадкой лучей или трещинами подлежит замене.

Изделие рассчитано на работу при температуре от −40 до +50 °C в исполнении У3 и не предназначено для контакта с нефтепродуктами, маслами и агрессивными средами — для таких условий применяют муфты с маслобензостойким упругим элементом.

Стойкость и условия эксплуатации

Материал — резина общего назначения с твёрдостью 65–75 единиц Шор А, пределом прочности при растяжении не менее 9,8 МПа и относительным удлинением при разрыве не менее 250 %. Такие показатели обеспечивают необходимую упругость и сопротивление усталостным нагрузкам в циклическом режиме. Прямой контакт с маслами, бензином, растворителями, концентрированными кислотами и щелочами недопустим: возможно набухание и потеря упругих свойств. Узел муфты должен быть защищён кожухом от попадания агрессивных жидкостей и абразива.

Как выбрать

• Сверить типоразмер муфты (6,3-У3) и передаваемый крутящий момент с параметрами привода.
• Проверить геометрию: наружный диаметр 42 мм, посадочное 10,5 мм, высоту 10,5 мм и число лучей — 6.
• Убедиться, что климатическое исполнение У3 и диапазон температур соответствуют условиям эксплуатации.
• Соответствие ГОСТ 14084-93 — обязательное условие взаимозаменяемости с серийными полумуфтами.

Поставка

Отгружаем звёздочки для упругих муфт по всей России юридическим лицам и ИП, работаем партиями под нужды снабжения и ремонтных служб, без розницы. Единица измерения — шт. Доставка организуется в ваш регион удобным транспортом. Оставьте заявку с указанием требуемого количества — менеджер подготовит коммерческое предложение и при необходимости поможет с подбором аналогов по сопрягаемой муфте.
